EMS, die Dünnfilm-Bedampfen-Ausrüstung, Bedampfen-Maschine, Edelstahlspritzenabsetzung abschirmt

1 Satz
MOQ
negotiable
Preis
EMS, die Dünnfilm-Bedampfen-Ausrüstung, Bedampfen-Maschine, Edelstahlspritzenabsetzung abschirmt
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Kammer: Vertikale Orientierung, 2 Türen
Absetzungs-Quellen: Wolframfaden-Verdampfung + Spritzenabsetzung
Absetzungs-Filme: Sn herein thermische Verdampfung Al/Cr/Ag/Au + Ti/Cr/Ni/Stainless Stahlspritzen
Anwendungen: EMS und NCVM filmen Beschichtung, elektronische Produkte, Fernwerkzeuge
Technology: PVD-Vakuum, das, spritzend, thermische Verdampfung, Ionenquellplasmareinigung metallzing ist
Fabrik-Standort: Shanghai-Stadt, China
Weltweiter Service: Polen - Europa; Der Iran West-Asien u. Mittlere Osten, die Türkei, Indien, Mexiko Südamerika
Weltweiter Service: Polen - Europa; Der Iran West-Asien u. Mittlere Osten, die Türkei, Indien, Mexiko Südamerika
Trainings-Service: Rechneroperation, Wartung, Beschichtungsverfahren Rezepte, Programm
Garantie: Begrenzte Garantie 1-jährig für freies, ganzes Leben für Maschine
Garantie: Begrenzte Garantie 1-jährig für freies, ganzes Leben für Maschine
Garantie: Begrenzte Garantie 1-jährig für freies, ganzes Leben für Maschine
SOEM U. ODM: verfügbar, stützen wir maßgeschneiderten Entwurf und Herstellung
Markieren:

thermal evaporation equipment

,

vacuum deposition machine

Grundinformation
Herkunftsort: Made in China
Markenname: ROYAL
Zertifizierung: ISO, CE, UL standard
Modellnummer: RTES1600
Zahlung und Versand AGB
Verpackung Informationen: Exportieren Sie Standard, in den neuen Kästen/in Kartonen, in passend sind für Langstreckenozean/Luf
Lieferzeit: 8 bis 12 Wochen
Zahlungsbedingungen: L/C, D/A, D/P, T/T
Versorgungsmaterial-Fähigkeit: 8 Sätze pro Monat
Produkt-Beschreibung

                               Elektrische magnetische Störung (EMI), das Metalizer abschirmt





Zusammenfassung:



RTEP1616-SP Vakuum, das Maschine metallisiert, ist besonders für EMS bestimmt, die Dünnfilm- und NCVM-fillmabsetzung abschirmt, die weit verbreitet in den Telekommunikationsgeräten, in den Computern, in den Notizbüchern, in der Unterhaltungselektronik, in den Haushaltsgerät-, Luftfahrt- und Militäreinzelteilen.



Unsere Kunden sind: Sumgsung, Apple, Lenovo, Huawei-Elektronik stellt her.

Der Kammergrößendurchmesser 1600mm und die Höhe 1600mm können eine Produktvielfalt unterbringen.

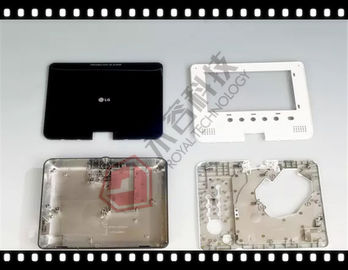

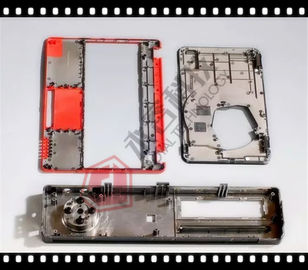

EMS, die Film-Eigenschaften abschirmt

1) Dicke: 1,5 | 3 Mikrometer hängt von der Anforderung ab.

2) Schichtwiderstand: (Ohm) besser als 0.5Ω

3) Adhäsion: Band 3M810 > 5B

EMS, die Filmbeschichtungsverfahren abschirmt

4) DC Spritzenedelstahl

5) Kupferne Absetzung durch thermische Verdampfung

6) DC Spritzenedelstahl, Volldeckung auf Cufilmschicht.



Elektrische magnetische Störung, die Metalizer-Eigenschaften abschirmt

1) Struktur 2-door und schnelle pumpende Geschwindigkeit für eine hohe Produktivität
2) funktionierende freundliche Touch Screen Platte mit PLC-Steuerung

3)Software-Programmentwurf der Menschlichkeit freundlicher für stabile Produktion und hohe Qualität.

4) Hohe Spritzenziel-Auslastung stellt niedrigen Produktionskosten sicher.

5) Gute Einheitlichkeit u. ausgezeichnete Adhäsion

6) Modernes Konzept des Entwurfes, damit eine bessere Leistung Produktions-Leistungsfähigkeit und qualifizierte Rate erhöht.

7) Ionenquellgerät, damit die Plasmareinigung und die Oberflächenspannungsbehandlung Adhäsion verbessert.



PVD-Bedampfen-Vorteile:

Ende werden unter Verwendung eines umweltfreundlichen grünen Prozesses, Verschmutzung frei niedergelegt;
Hohe Leistungsfähigkeit und ausgezeichnete Einheitlichkeit.
Großserienproduktion, niedrige Kosten, ideale Lösung für Massenproduktionsnachfrage.



Art:

  • Vertikale Orientierung, Zylinder, 2 Klappenstruktur, vordere Öffnung.


Technische Spezifikationen:

  • Leistung

1. Entscheidender Vakuumdruck: verbessern Sie als Torr 5.0×10-6.

2. Funktionierender Vakuumdruck: Torr 1.0×10-4

3. Pumpende Stillstandszeit: von 1 ATM zu 1.0×10-4 Torr≤5 Minuten (die Raumtemperatur, trocken, säubern und leeren Kammer)

4. Metallisierung des Materials (Verdampfung): Edelstahl, Kupfer

5. Funktionierendes Modell: Volles automatisch /Semi-Auto/ manuell

  • Struktur

Die Vakuumbeschichtungsmaschine enthält das Schlüsselabgeschlossen System, das nachstehend aufgeführt wird:



1. Unterdruckkammer


1,1 Größe: Innerer Durchmesser 1600mm

Innere Höhe: 1600mm

Nützliche Höhe: 1265mm

Gesamthöhe: 1420mm

1,2 Materialien: Unterdruckkammer SUS304

Tür und Flansche SUS304

Kammer verstärken Struktur: Flussstahl SS41, mit gemalter beendender Oberflächenbehandlung.

Flussstahl der Kammerfahrgestelle SS41 mit gemalter beendender Oberflächenbehandlung.

1,3 Spritzenund Verdampfungs-Schild: SUS304

1,4 Ansicht-Fenster: auf Kammertüren

1,5 Unterdruckkammer-Entlüftungsventil (einschließlich Schalldämpfer)

1,6 Tür: SUS304 materielle innere Höhe des Durchmesser-1600mm: 1600mm

1,7 Absetzungs-Ansteuersystem: Zentrales treibendes Maximum 1400mm*1265mm

1,8 Antriebsmotor: 1/2HP

1,9 Verdampfungs-Energie: 1 Satz/Tür

DC Spritzenenergie: 1 Satz

Spritzenkathodengröße: 125*1400mm



2. Rouhging-Vakuumpumpsystem



2,1 Öl Siegeldrehschaufel-Vakuumpumpe - Leybold

a: Pumpende Geschwindigkeit: 640 m-³ /hr

2,2 Wurzel-Pumpe - Leybold

a: Pumpende Geschwindigkeit: 4400 m-³ /hr

2,3 skizzierende Vakuumröhre: pneumatisches Modell

2,4 Vakuumfriedliche Linie: 6" u. 8" Material SUS304

2,5 Vakuumentlüftungsventil: 3/8" elektromagnetisches Modell



3. Hochvakuum-Pumpsystem



3,1 Öldiffusionspumpe: RTDP-36

a. Pumpende Geschwindigkeit: 40000L/S

b. Entscheidender Vakuumdruck: verbessern Sie als 10-7 Torr.

c. Heizkraft: 3Phase, 21KW.

d. Ölverbrauch: 9 Liter

3,2 kalte Falle: 36", Wasserkühlung gegen Ölstromrückseite

3,3 Hochvakuum-Ventil: pneumatisch

Vorderteil-Line 3,4 Ventil: pneumatisch



4. Elektrisches Steuer-und Operations-System



4,1 Hauptleitungsstromkreis: Kein-Sicherungsunterbrecherschalter, elektromagnetischer Schalter,
C/T in der Reihenart

4,2 Verdampfungs-Energie

4,3 Verdampfungs-Kontrollsystem

4,4 Spritzenenergie, DC-Modell

4,5 Kontrollsystem: Schirm-Auto PLC +Touch/manuell

4,6 Operations-System: Touch Screen + Anzeige

4,7 Vakuumdruck-Messverfahren

Vakuummessgerät: Satz Leybold-Mitte zwei – 1

Vollmessgerät: 760 Torr | 10-7 Torr – 1 Satz

4,8 Warnungssystem:

Druckluftdruck ist niedriger: Warnungston

Abkühlender Wasserstrom ist niedriger: Warnungston

Mis-Operation: Warnungston

4,9 Energie-Lasts-Indikator: Spannungsindikator und Lastsstromindikator



5. Subsystem



5,1 Luft-komprimiertes Ventil-Kontrollsystem

5,2 Kühlwasser-System: Wasserstromrohr- und -schalterventilsystem

5,3 Polycold (- 120~-145℃) Cryopump – 1 Satz

Modell: MaxCool- 2500L

Höchstlast:: 2500W

Pumpende Geschwindigkeit: 14000L/S.



6. Absetzungs-System



6,1 Spritzenquelle

a. Spritzenziel“ 125mm*1400mm* 12~14mm - 1 Satz

b. Fensterladen – 1 Satz

c. Massenstrom-Prüfer: AR gasen – 1 Satz

d. Spritzenstromversorgung: DC 60KW – 1 Satz

6,2 Verdampfungs-Quellen

a. Wolframverdampfungsquellen

b. Verdampfungs-Stromversorgung: 20kVA

c. Ionenquellgerät und -Stromversorgung



7. Arbeitsbereich



Druckluft: 5~8kg/cm2

Kühlwasser: Wasser-In der Temperatur: 20~25℃, 200 Liter/Minute,
Wasser-Im Druck: 2~3 kg/cm2

Energie: 3 Phase 380V 50Hz (60Hz), 160kVA

Installations-Bereich: (L*W*H) 6500*5500*2700mm

Auspuff: Entlüftung für mechanische Pumpen



Wir sind uns bemühen, die passendsten Beschichtungsverfahren für verschiedene Teile 3D zu entwerfen und zu entwickeln gewesen, die unsere Einzelfertigungsbedingungen erfüllen. So stellen wir Gesamtbeschichtungslösungen für EMS-Beschichtung zur Verfügung.

Wenn kundengebundenes Anstrichsystem angefordert wird, teilen Sie bitte Ihre Gedanken und Ideen mit unserem Team und reichen Sie Ihre Produktbeschreibungen, wir zusammenarbeitet, um die besten Lösungen heraus zu sortieren ein.

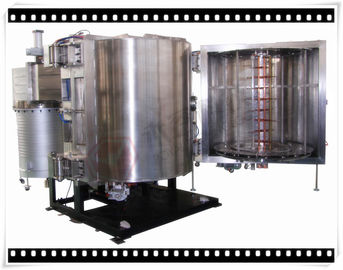

EMS, die Dünnfilm-Bedampfen-Ausrüstung, Bedampfen-Maschine, Edelstahlspritzenabsetzung abschirmt 0

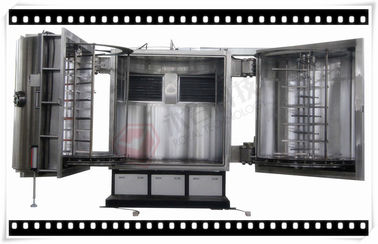

EMS, die Dünnfilm-Bedampfen-Ausrüstung, Bedampfen-Maschine, Edelstahlspritzenabsetzung abschirmt 1





Treten Sie mit uns bitte für mehr Spezifikationen, königliche Technologie wird geehrt, um Ihnen Gesamtbeschichtungslösungen zur Verfügung zu stellen in Verbindung.
