Befestiger-und Installationen PVD Dünnfilm-Überzug-Maschine/Nano-Dekoration des Dünnfilm-PVD beendet
Wie arbeitet PVD-Beschichtung?
Das feste Metall wird auf elektrisch leitfähigen Materialien als reines Metall- oder Metalllegierungsfilme verdunstet oder ionisiert in einer Hochvakuumumwelt und niedergelegt. Wenn ein reagierendes Gas, wie Stickstoff, Sauerstoff oder ein Kohlenwasserstoff-ansässiges Gas zum metallischen Dampf eingeführt wird, stellt es Nitrid, Oxid her, oder Karbidbeschichtungen als der metallische Dampf strömen, reagieren chemisch mit den Gasen. PVD-Beschichtung muss in einer fachkundigen Reaktionskammer getan werden, damit das verdunstete Material nicht mit irgendwelchen Schadstoffen reagiert, die andernfalls im Raum anwesend sein würden.
Während des Prozesses PVD-Beschichtung werden die Prozessparameter nah überwacht und gesteuert, damit die resultierende Filmhärte, die Adhäsion, die Chemikalienbeständigkeit, die Filmstruktur und andere Eigenschaften für laufen gelassenes jedes wiederholbar sind. Verschiedene PVD-Beschichtung werden benutzt, um Verschleißfestigkeit zu erhöhen, Reibung zu verringern, Auftritt zu verbessern und andere Leistungsverbesserungen zu erzielen.
Um Materialien des hohen Reinheitsgrades wie Titan niederzulegen, verwendet Chrom oder Zirkonium, Silber, Gold, Aluminium, Kupfer, Edelstahl, der körperliche Prozess von PVD-Beschichtung eine einiger verschiedener PVD-Beschichtungsmethoden und schließt ein:
Bogenverdampfung
Thermische Verdampfung
Spritzendes DC/MF (die Bombardierung von Ionen)
Ionenstrahln-Absetzung
Ionenüberzug
Erhöhtes Spritzen
Jede dieser Methoden gehören in der überbiegenden Kategorie „des körperlichen Bedampfens“.
Dünnfilm-Eigenschaften PVD

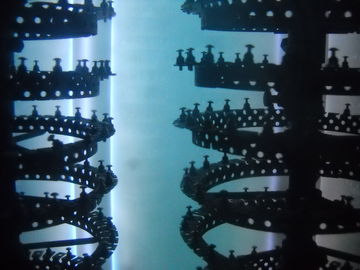

Dünnfilm-Überzug-Maschine der Präzisions-Befestiger-PVD wird mit Befestigern angewendet und Installationen wie Schrauben, Bolzen, Zerstampfungen, Installationen, die Kappen, die in den Kosmetik, elektronische Produkte, mechanische Maschinen, Automobilindustrien benutzt werden, verwenden allgemein die PVD-Technologie, um Vielzahl von Panton-Farben, Strecke des Goldes, Schwarzes, Blau, Grau, Silber, Regenbogen, Bronze, champage etc. zu erhalten.
Dünnfilm-Überzug-Maschinen-Absetzungs-Quellen der Präzisions-Befestiger-PVD

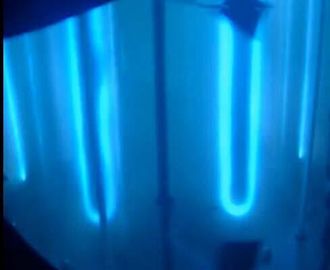

Gelenkte Kreisbogenquellen für Verdampfung des festen Metallziels;
2 Paare MF unblanced Spritzenkathoden für Graphitdünnfilm-Schichtabsetzung;
Schräge Stromversorgung, damit Ion-bomboardment den Plasmabereich für Vorbehandlung bildet;
Anoden-lineare Ionenquelleinheit (für optionales) PACVD und PECVD Verarbeitung;
Cryopump (Polycold) für molekulare Kondensation des Wassers (für optionales)

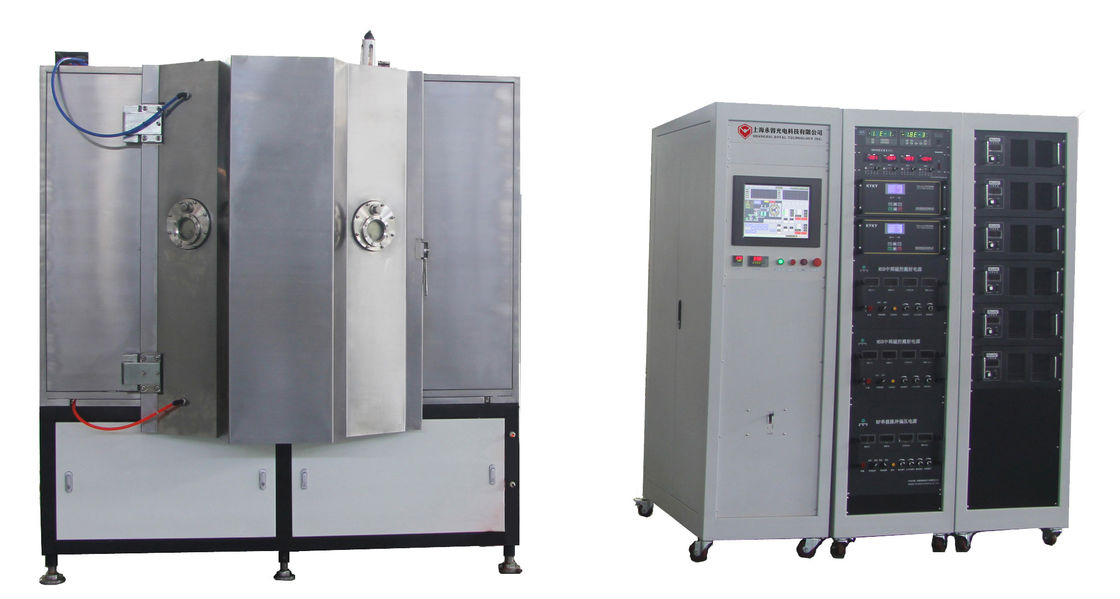

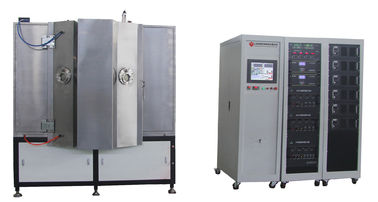

Dünnfilm-Überzug-Maschinen-Strukturen der Präzisions-Befestiger-PVD
1. Unterdruckkammer
2. Rouhging-Vakuumpumpe-System (Schutzträger-Pumpen-Paket)
3. Hochvakuum-Pumpsystem (magnetisch Suspendierungs-molekulare Pumpe)
4. elektrisches Steuer-und Operations-System
5. Auxiliarry-Anlagen-System (Subsystem)
6. Absetzungs-System: Mf-Spritzenkathode, MF-Stromversorgung, schräge Stromversorgungs-Ionenquelle für optionales
Dünnfilm der Präzisions-Befestiger-PVD, der Machin-Leistung überzieht
1. entscheidender Vakuumdruck: verbessern Sie als Torr 5.0×10-6.
2. funktionierender Vakuumdruck: Torr 1.0×10-4.
3. Pumpingdown-Zeit: von 1 ATM zu 1.0×10-4 Torr≤ 3 Minuten (die Raumtemperatur, trocken, säubern und leeren Kammer)
4. Metallisierung des Materials (spritzend + Bogenverdampfung): Ni, Cu, AG, Au, Ti, Zr, Cr, Zinn, Tic, TiAlN, CrN, zyklische Blockprüfung, etc.
5. funktionierendes Modell: Volles automatisch /Semi-Auto/ manuell
Dünnfilm der Präzisions-Befestiger-PVD, der Machin-Spezifikationen überzieht
| MODELL | RTAC1250-SPMF | ||||||
| TECHNOLOGIE | Spritzendes MF-Magnetron + Ionenüberzug | ||||||
| MATERIAL | Edelstahl (S304) | ||||||
| KAMMER-GRÖSSE | Φ1250 * H1250mm | ||||||
| KAMMER-ART | Zylinder, Vertikale, 1 Tür | ||||||
| SPRITZENsystem | Ausschließlich Entwurf für dünne schwarze Filmabsetzung | ||||||
| ABSETZUNGS-MATERIAL | Aluminium, Silber, Kupfer, Chrome, Edelstahl, Nickel |
||||||
| ABSETZUNGS-QUELLE | 2 Sätze MF zylinderförmiges, das Spritzen + 8 anvisiert, steuerten kathodische Bogen-Quellen + Ionenquelle für optionales | ||||||
| GAS | Weisen Kraftstoffreglers 4, AR, N2, O2, C2H2 | ||||||
| STEUERUNG | PLC (programmierbarer Logik-Prüfer) + | ||||||
| PUMPEN-SYSTEM | SV300B - 1 Satz (Leybold) | ||||||
| WAU1001 - 1 stellt ein (Leybold) | |||||||
| D60T- 1 Satz (Leybold) | |||||||
| Molekulare Pumpen Turbos: 2* F-400/3500 | |||||||
| VORBEHANDLUNG | Schräge Stromversorgung: Kilowatt 1*36 | ||||||
| SICHERHEITSSYSTEM | Zahlreiche Sicherheitsverriegelungen, zum von Betreibern zu schützen | ||||||
| ABKÜHLEN | Kaltes Wasser | ||||||
| ENERGIE ELEKTRISCH | 480V/3 phases/60HZ (USA konform) | ||||||
| 460V/3 phases/50HZ (Asien konform) | |||||||
| 380V/3 phases/50HZ (EU-CE konform) | |||||||
| ABDRUCK | L3000*W3000*H2000mm | ||||||
| GESAMTgewicht | 7,0 T | ||||||
| ABDRUCK | (L*W*H) 5000*4000 *4000 MILLIMETER | ||||||
| ZYKLUS-ZEIT | 30~40 Minuten (abhängig von Substratmaterial, Substratgeometrie und -Umweltbedingungen) |
||||||
| ENERGIE-MAXIMUM. | 155 KILOWATT | ||||||
| DURCHSCHNITTLICHE ENERGIE VERBRAUCH (CA.) |
75 KILOWATT |
Die kundengebundenen Maschinengrößen sind auch basiert auf spezifizierten verlangten Produkten verfügbares.
Treten Sie mit uns bitte für mehr Spezifikationen, königliche Technologie wird geehrt, um Ihnen Gesamtbeschichtungslösungen zur Verfügung zu stellen in Verbindung.
