Vakuumflaschen-Verkupferungs-Ausrüstung, kupfernes Spritzenabsetzungs-System, Zinn und Tic-Vakuumüberzug
Der starke kupferne Film ist für thermisches isulation zwischen den inneren und äußeren Flaschen. In der Oberfläche mit der PVD-Vakuumbeschichtungstechnologie, zum von verschiedenen Farben zu erzeugen: Schwarzes, Regenbogen, Gold, Kupfer, braunes etc.
Spritzen Sie Absetzung
Das Spritzen ist ein Metallabsetzungsprozeß, in dem das Zielmaterial nicht unter Verwendung der Hitze verdunstet wird, aber seine Metallatome werden physikalisch vom Ziel durch den Zusammenstoß eines Bombardierungspartikels verdrängt. Der Abstand vom Ziel zum Teil in einer Spritzenkammer ist viel kürzer als im Bedampfen. Das Spritzen ist auch unter viel höherem Vakuum erfolgt. Die Spritzenquelle selbst kann von den Elementen, von den Legierungen, von den Mischungen oder von den Mitteln gemacht werden. Diese Form der Metallabsetzung ist- in der Halbleiterherstellung, auf Architekturglas, reflektierenden Beschichtungen, CDs CDs und dekorativen Beschichtungen allgemein verwendet.
Bogen-Bedampfen
Kathodische Bogen Absetzung oder Bogen-PVD ist eine körperliche Bedampfentechnik, in der ein Lichtbogen benutzt wird, um Material von einem Kathodenziel zu verdunsten. Das verdunstete Material kondensiert dann auf einem Substrat und bildet einen Dünnfilm. Die Technik kann verwendet werden, um die metallischen, keramischen und zusammengesetzten Filme niederzulegen. Bogen Verdampfung Prozess anfängt mit schlagend von hoch gegenwärtig, Niederspannung Bogen auf Oberfläche von Kathode (bekannt als das Ziel) dass ein kleines verursacht (normalerweise einige Mikrometer breit), in hohem Grade ausstrahlender Energiebereich bekannt als eine Kathodenstelle. Die lokalisierte Temperatur an der Kathodenstelle ist extrem hoch (um 15000℃), die einen hohen evlocity (10km/sec) Jet des verdunsteten Kathodenmaterials ergibt und lässt einen Krater hinten auf der Kathodenoberfläche.

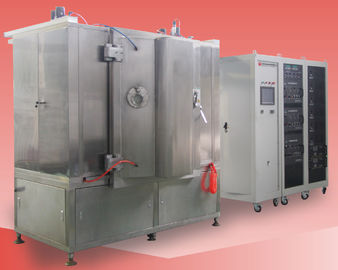

Königliche Technologie entwarf und fabrizierte die Bedampfenausrüstung RTAC-SP Reihe PVD sind
populäres verwendet für Metalllegierungen, Messing, Zamak (Zinklegierung), Plastik, Elektronik, Rohrleitung und plumbings, Klempnerinstallationen, Bewässerungssystemventile und Kappen; medizinische und industrielle Ventile etc. Der Prozesszweck ist hauptsächlich, das Chrom zu ersetzen, das galvanisiert, das für Menschen und Umwelt gefährlich ist.
Das Hochvakuum, das Systemkonfigurationen und Eigenschaften metallisiert:
Modell | RTAC1008-SPMF | RTAC1250-SPMF | RTAC1615-SPMF |
Effektive Kammer-Größe | Φ1000 x H800mm | Φ1250 x H1250mm | Φ1600 x H1500mm |
Absetzungs-Quellen |
Spritzenkathode des Zylinder-Bogen-(gelenkter Kreisbogen für Wahl) +MF + Lineare Ionenquelle |
||
Vakuumpumpe-System (Leybold pumpt + molekulare Pumpe Turbos)
|
SV300B - 1 Satz (300m ³ /hr) | SV300B - 1 Satz (300m ³ /hr) | SV300B - Satz 2 (300m ³ /hr) |
WAU1001-1set (1000m ³ /hr) |
WAU1001-1set (1000m ³ /hr) |
WAU2001-1set (1000m ³ /hr) |
|
D60T- 1 Satz (60m ³ /hr) | D60T- 1 Satz (60m ³ /hr) | D60T- 1 Satz (60m ³ /hr) | |
Molekulare Pumpen Turbos: 2 Sätze (3500L/S) |
Molekulare Pumpen Turbos: 2 Sätze (3500L/S) |
Molekulare Pumpen Turbos: 3 Sätze (3500L/S) |
|
Spritzenstromversorgung | 1*24KW (MF) | 2*36KW (MF) | 3*36KW (MF) |
Bogen-Stromversorgung | 6*5KW | 7*5KW | 8*5KW |
Schräge Stromversorgung | 1*24KW | 1*36KW | 1*36KW |
Planetarische Rod | 6/8 | 12/16 | 20 |
Heizungen | 6*2.5KW | 8*2.5KW | 9*2.5KW |
Entscheidendes Vakuum | 9.0*10-4Pa (leer, sauber, Raumtemperatur) | 9.0*10-4Pa (leer, sauber, Raumtemperatur) | 9.0*10-4Pa (leer, sauber, Raumtemperatur) |
Zyklus-Zeit (hängt von der Pumpe) ab | 40' ~50' hängt von den Substratmaterial- und -beschichtungsrezepten ab | ||
Arbeitsfähigkeits-Anforderung | 3Phase 4 Linien, AC380V, 50HZ, 35KW | 3Phase 4 Linien, AC380V, 50HZ, 120KW | 3Phase 4 Linien, AC380V, 50HZ, 150KW |
Kühlwasser | JA Brauchwasserkühler | ||
Verarbeitung Gas (99,99%) | 4 Möglichkeiten | 4 Möglichkeiten | 4 Möglichkeiten |
Abdruck (Millimeter) | 2000*2000*2300 | 4000*4500*3200 | 5500*5000*3600 |
Gesamtgewicht (KILOGRAMM) | 4500 | 7000 | 9000 |
Gesamtleistungs-Leistungsaufnahme (ca.) | 50KW | 110KW | 170KW |
Wirkleistungs-Leistungsaufnahme (ca.) | 30KW | 60KW | 80KW |
Über technischen Parametern nur als Referenz, behält sich Royaltec das Recht für die Endproduktion vor, die auf spezifizierten Anwendungen basiert.
Konsultieren Sie uns bitte mit Ihren erwarteten Lösungen, die Sie von Royaltec erhalten möchten, wir zur Verfügung stellen die schlüsselfertigen Beschichtungslösungen auf dieser Anwendung.
