Edelstahl-Schrauben-Tiefschwarz-Beschichtungs-Ausrüstung, MF-Sputter-Dünnschicht-Abscheidungsmaschine, Graphit-PVD-Beschichtung

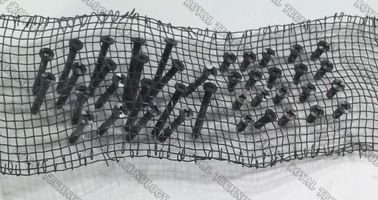

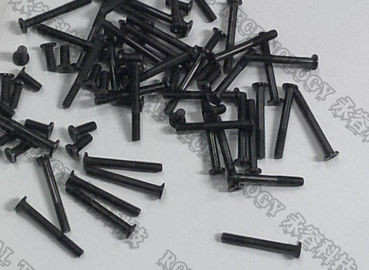

PVD-Beschichtung in der Metallschraubenindustrie
Physische Gasphasenabscheidung (PVD) dekorative Hartbeschichtungen in der Haushaltsgeräte- und Elektronikindustrie
Edelstahl ist seit Jahrzehnten weit verbreitet.Es verleiht unseren luxuriösen Konsumgütern wie Uhrenteilen, Wringinstrumenten oder Brillen attraktive Farben und eine hohe Verschleißfestigkeit.Einige Hersteller möchten sowohl die hohe Verschleißfestigkeit von PVD als auch die hochreflektierende Endoberfläche beibehalten, die dem Produkt ein qualitativ hochwertiges Bild verleiht.
RTAC-SP-Schwarz-Dünnfilm-Beschichtungsanlagen können hochreflektierende tiefschwarze Filme speziell für hohe ästhetische Anforderungen herstellen.
Vorteile einer tiefschwarzen Dünnfilmbeschichtungsanlage
Robustes Design, große Chargen, schnelle Zyklen, flexible Beschichtungsprozesse sind die grundlegenden Designkonzepte von Royal Team.
Technische Spezifikationen

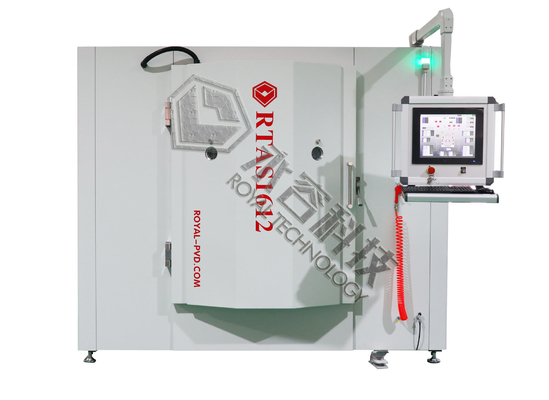

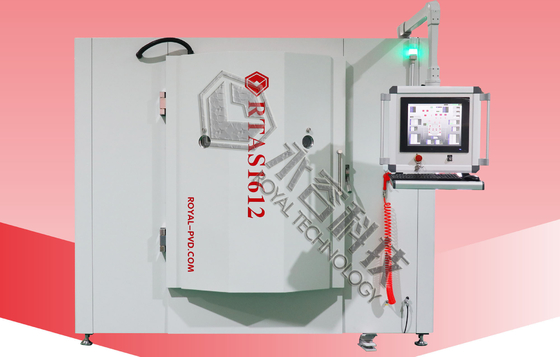

MODELL | RTAS1600 | ||||||
TECHNOLOGIE | Magnetron-Sputtern (DC oder MF) + Ionenplattierung | ||||||
MATERIAL | Edelstahl (S304) | ||||||
KAMMERGRÖSSE | Φ1600*H1250mm | ||||||
KAMMERTYP | Zylinder, stehend, 1-türig | ||||||
SPUTTERSYSTEM | Ausschließliches Design für die Abscheidung von dünnen schwarzen Filmen | ||||||
ABLAGERUNGSMATERIAL | Aluminium, Silber, Kupfer, Chrom, Edelstahl, Nickel, Titan | ||||||
EINZAHLUNGSQUELLE | 2 zylindrische Sputter-Targets + 7 gesteuerte kathodische Lichtbogenquellen | ||||||
GAS | MFC-4 Wege, Ar, N2, O2, C2H2 | ||||||
KONTROLLE | SPS (speicherprogrammierbare Steuerung) + Berührungssensitiver Bildschirm |
||||||
PUMPSYSTEM | SV300B - 2 Sätze (Leybold) | ||||||
WAU2001 - 1 Satz (Leybold) | |||||||
D60T- 2 Sätze (Leybold) | |||||||
Turbo-Molekularpumpen: 3* F-400/3500 | |||||||
VORBEHANDLUNG | Bias-Stromversorgung: 1*36 KW | ||||||
SICHERHEITSSYSTEM | Zahlreiche Sicherheitsverriegelungen zum Schutz des Bedieners und Ausrüstung |
||||||
KÜHLUNG | Kaltes Wasser | ||||||
LEISTUNG ELEKTRISCH | 480 V/3 Phasen/60 Hz (USA-konform) | ||||||
460 V/3 Phasen/50 Hz (Asien-konform) | |||||||
380 V/3 Phasen/50 Hz (EU-CE-konform) | |||||||
FUSSABDRUCK | L3000*B3000*H2000mm | ||||||
GESAMTGEWICHT | 7,0 T | ||||||
FUSSABDRUCK | (L*B*H) 5000*4000*4000 MM | ||||||
ZYKLUSZEIT | 30~40 Minuten (je nach Untergrundmaterial, Substratgeometrie und Umgebungsbedingungen) |
||||||
LEISTUNG MAX.. | 155KW | ||||||
DURCHSCHNITTLICHER STROMVERBRAUCH (CA.) | 75KW |
MF-Sputtern + Multi-Arc-Coater Beschichtung dekorative Farben:
Bitte kontaktieren Sie uns für weitere Spezifikationen, Royal Technology fühlt sich geehrt, Ihnen komplette Beschichtungslösungen anbieten zu können.
