Kunststoffvakuummetallisierende Maschine, Hochreflexionsfilmdeposition, Lichtreflektordeposition
Einleitung:
Royal Technology hat weltweit mehr als 100 Sätze thermischer Verdunstungsbeschichtungssysteme entwickelt, hergestellt und installiert, die eine Vielzahl von Anwendungen und Branchen umfassen, wie z. B.:
Außen- und Innenausstattung aus Kunststoff für Fahrzeuge
Fahrzeugbeleuchtung und -bauteile
Reflektoren für LED-Beleuchtung im Gewerbe, in der Industrie und im Wohnbereich
Kosmetische Verpackungen
Glaswaren und Spiegel
Elektronische Konsumgüter
EMI-Shilding und NCVM-Filme
Spielzeugteile und Sportartikel
Haushaltsgeräte für Waschmaschinen und verschiedene Möbelzubehör
Mode, Uhren und Uhren
Um nur einige zu nennen, werden in vielen anderen Bereichen weiterhin PVD-Vakuummetallisierungsprozesse in der Beschichtungsindustrie eingesetzt und entwickelt.
Der PVD-Metallisierungsprozess verleiht den Objekten ein hoch glänzendes, reflektierendes, metallisches Aussehen, das in verschiedenen Farben sein kann.
PVD-Vakuummetallisierungsprozess
Die Werkstücke werden auf die Satelliten hochgeladen, die dann auf dem Regalsystem befestigt werden.
Schließung der Kammertür (Nr. 1) und Start des automatischen Prozesses mit HMI-Programm
Der Betreiber entladen/laden Arbeitsstücke für die andere Tür (Nr. 2)
Nachdem der Prozess der automatischen Metallisierung abgeschlossen ist, öffnen Sie die Tür Nr.1Schließen Sie die Tür Nr. 2 und wiederholen Sie die Zyklen.
Der gesamte Prozess ist schnell und verbessert die Qualität und Schönheit der Materialien.
Hohe Produktivität, Einsparung der Betriebszeit, die Produktionskosten sinken stark.

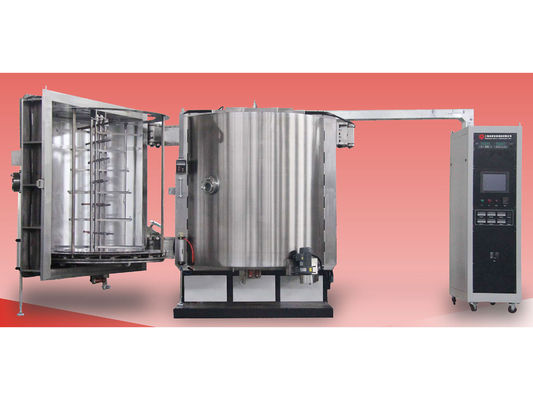

Das Metallisierungssystem von Royal Technology ist in vertikaler und horizontaler Ausrichtung erhältlich.
Die Kammern sind für zylindrische und kubische Formen hergestellt.
Wir verwenden das Material aus Edelstahl für die Herstellung und die besten Komponenten auf dem Weltmarkt für hohe Qualität und Zuverlässigkeit der von Royal Technology hergestellten Maschinen.Die Struktur des planetarischen Rotationssystems sorgt für einheitliche Beschichtungen.
Technische Spezifikation:
| Beschreibung | RTEP1000 | RTEP1418 | RTEP1616 | RTEP1820 | |
| Abgeordnete | mm | φ1000 x H1000 |
φ1400 x H1800
|
φ1600 x H1600 |
φ1800 x H2000
|
| Türstruktur | Satz | 1 | 2 | 2 | 2 |
| Verdunstungsquellen | Stück | 16 | 20 bis 28 | 24 | 32 |
| Anzahl der Satelliten | Stäbe | 6 | 6,8 | 6,8,10 | 6,8,10, 12 |
| Wirksame Beschichtung | mm | φ250 *6*H700 |
φ370*6*H1500 φ300*8*H1500 |
φ440*6*H1300 φ350*8 *H1300 φ300*10 *H1300 |
φ500*6*H1700 φ400*8*H1700 φ340*10*H1700 φ290*12*H1700 |
| Zykluszeit | Min. | 10 bis 12 | 15 | 15 | 15 bis 20 |
| Verdunstungsstromversorgung | KVA | 20 | 30 | 35 | 40 |
| Stromversorgung für die Plasma-Reinigung |
KVA
|
7 | 10 | 10 | 10 |
| Das ultimative Vakuum | 8.0*10- 4- Ich weiß. | ||||
| Pumpgeschwindigkeit | von atm auf 9,0×10-3Pa≤10 Minuten (@ Raumtemperatur, Sauberkeit und Entladen) | ||||
| Kapazität der Drehkolbenpumpe | L/S | 70 | 150 | 150 | 150 * 2 |
| Wurzelpumpenkapazität | L/S | 300 | 600 | 600 | 1200 |
|
Kapazität der Diffusionspumpe (mit Kaltfalle) |
L/S | 6000 | 8000 | 8000 | 2*8000 |
| Aufbewahrungskapazität | L/S | 15 | 30 | 30 | 70 |
| Ungefähr maximale Leistung | KW | 50 | 75 | 75 | 110 |
|
Durchschnittliche Leistung
|
KW | 25 | 35 | 35 | 60 |
| Geschätztes Gewicht | KG | 4500 | 7300 | 9000 | 11000 |
| Fußabdruck (LxWxH) | mm | 3000*3000*2200 | 5000*4000*3500 | 6000*5500*3200 | 6500*6000*3800 |
Anmerkung: Maschinenkonfiguration entsprechend den Anforderungen des Kunden, Konstruktion und Werkstatt
Layoutplan unterstützt von Royal Tech.
Bitte kontaktieren Sie uns für weitere Spezifikationen, Royal Technology ist geehrt, Ihnen vollständige Beschichtungslösungen zur Verfügung zu stellen.
PVD-Vakuum-Metallisierungsausrüstung - thermische Verdampfung...Bitte klicken Sie hier, um die Broschüre herunterzuladen.
