Acrylvakuum 3D, das Ausrüstung auf Auto-Logo-Vakuummetallabscheideanlage metallisiert

                           Acryl Auto (PMMA) LOGO Brett Chrome, das System metallisiert

Königliche Technologie hat die ganze Versorgungskette für das Auto LOGO-Brett entwickelt und errichtet PVD, das Service metallisiert. Vom Formentwurf u. -herstellung thermisches Vakuum, das Prozess, kurierende UVbasis/Deckanstriche bildet; PVD Chromierungsmetallisierung, bis LED-Beleuchtung zusammenbauen, sind wir in der Lage, eine komplette schlüsselfertige Beschichtungslösung zur Verfügung zu stellen.

Fotos: 1 | 5

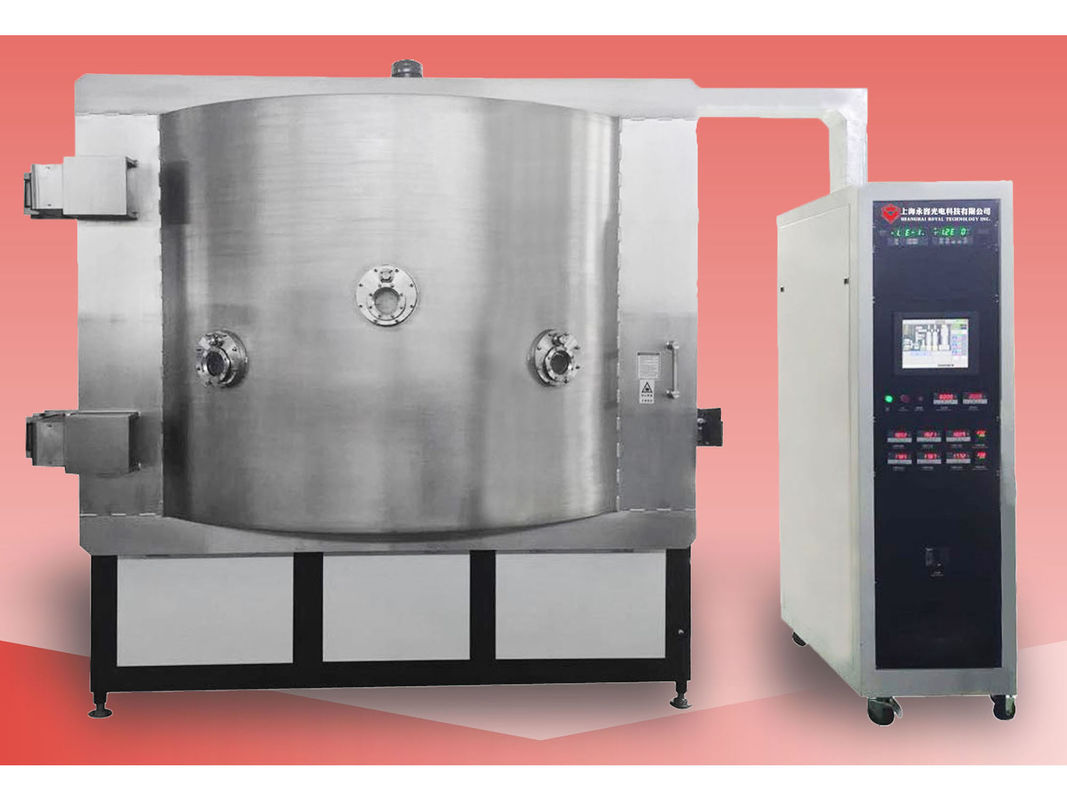

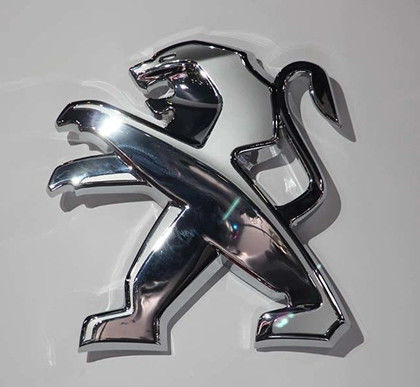

Zusammenfassung: Das gesetzte Metallisierungssystem RTEP2200 war kundenspezifisch und für Auto LOGO-Brett-Chrombeschichtung hergestellt. Mit der thermischen Verdampfungstechnologie PVD die dünnen hohen Reflexionsfilm auf (Acryl) Oberfläche PMMA niederlegt, gibt hervorragende beschichtende Schichten wie gezeigt unten: während der Tageszeit haben Zeichensymbole einen festen Metallblick (Edelstahleffekt); während nachts, werden sie (LED-Lichtinnere ist installiert), von der Front, von der Rückseite und von den Seitenansichten belichtet.

• Aufgebaute Zeit: 2015
• Standort: Südkorea
• Anwendungen: Automobil LOGO-Brett, Beschichtung PC/PMMA Chrome, metallisierende Aluminium-/Silber-/Kupferss Drähte.

Art:

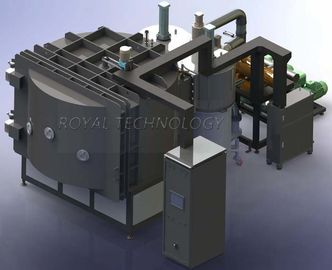

• Vertikale Orientierung, Zylinder, 1 Tür, vordere Öffnung.

Ausrüstungsbeschreibungen:

• Robuste Strukturentwurfs- und -Qualitätskonfigurationen

• Vollautomatische/manuelle Steuerung des PLC- + Screen-Operations-Systems,
• Schnelles Vakuumevakuierungs-System
• Ausschließlich entworfene drehende Karussellstruktur für einfaches Laden/das Laden
• Einfacher Zugang zum Arbeitsbereich für Wartung

Technische Spezifikationen:

• Leistung

1. Entscheidender Vakuumdruck: verbessern Sie als Torr 5.0×10-6.

2. Funktionierender Vakuumdruck: Torr 1.0×10-4.

3. Pumpende Stillstandszeit: von 1 ATM zu 1.0×10-4 Torr≤3 Minuten (die Raumtemperatur, trocken, säubern und leeren Kammer)

4. Metallisierung des Materials (Verdampfung): Al, Cr, Sn, Ti, SS, Cu… etc.

5. Funktionierendes Modell: Volles automatisch /Semi-Auto/ manuell

• Struktur

Die Vakuumbeschichtungsmaschine enthält das Schlüsselabgeschlossen System, das nachstehend aufgeführt wird:

1. Unterdruckkammer
1,1 Größe: Innerer Durchmesser 2200mm

Innere Höhe: 1500mm

1,2 Material: Unterdruckkammer SUS304

Tür und Flansche SUS304

Kammer verstärken Struktur: Flussstahl SS41, mit gemalter beendender Oberflächenbehandlung

Flussstahl der Kammerfahrgestelle SS41 mit gemalter beendender Oberflächenbehandlung

1,3 Verdampfungs-Schild: SUS304

1,4 Ansicht-Fenster: auf Kammertür

1,5 Unterdruckkammer-Entlüftungsventil (einschließlich Schalldämpfer)

1,6 Tür: Material SUS304

2. Rouhging-Vakuumpumpe-System (Schutzträger-Pumpen-Paket) - Leybold

3. Hochvakuum-Pumpsystem (Diffusions-Pumpe + kaltes Blockiergerät) - Leybold

4. Elektrischer Touch Screen des Steuer-und Operations-System-PLC+

4,1 Hauptleitungsstromkreis: Kein-Sicherungsunterbrecherschalter, elektromagnetischer Schalter, C/T in der Reihenart

4,2 Verdampfungs-Energie

4,3 Verdampfungs-Kontrollsystem

4,4 Operations-System: Touch Screen + PLC, Rezeptsteuerung und Datenerfassung, Selbstabschaltung, Selbstevakuierung, Selbstbeschichtung

4,5 Vakuumdruck-Messverfahren

Vakuummessgerät: Pirani +, Messgerät einsperrend

Thermoelement-Messgerät: 760 Torr | Torr 5*10-4

4,6 Warnungssystem: Druckluftdruck, abkühlender Wasserstrom, Mis-Operation

4,7 Energie-Lasts-Indikator: Spannungsindikator und Lastsstromindikator

5. Absetzungs-System

5,1 Wolframfaden-Verdampfungsquelle

5,2 Cr-/Aldrähte

6. Subsystem

6,1 Luft-komprimiertes Ventil-Kontrollsystem

6,2 Kühlwasser-System: Wasserstromrohr- und -schalterventilsystem

6,3 Bäche Cryopump Polycold (- 120~-145℃) für Wahl.

• Arbeitsbereich

Druckluft: 5~8kg/cm2

Kühlwasser: Wasser-In der Temperatur: 20~25℃, 200 Liter/Minute,
Wasser-Im Druck: 2~3 kg/cm2,

Energie: 3 Phase 380V 50Hz (60Hz), 100kVA

Installations-Bereich: (L*W*H) 9000*4200*3000mm

Auspuff: Entlüftung für mechanische Pumpen

Wenn Sie kundengebundenes Anstrichsystem benötigen, teilen Sie bitte Ihre Gedanken und Ideen mit unserem Team. Vergessen Sie nicht, Ihre Produktbeschreibungen einzureichen, arbeiten wir zusammen und finden die optimale Lösung zu Ihrem Bedarf.
