| Markenbezeichnung: | ROYAL |
| Modellnummer: | RTAC8000 |
| MOQ: | 1 Satz |
| Preis: | verhandelbar |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T |
| Versorgungsfähigkeit: | 5 Sets pro Monat |
Horizontale große Edelstahlbleche und Rohre Staub saugen Blatt-Dekorations-Vakuumbeschichtungs-Einheit der Ionenüberzug-Maschinen-/SS

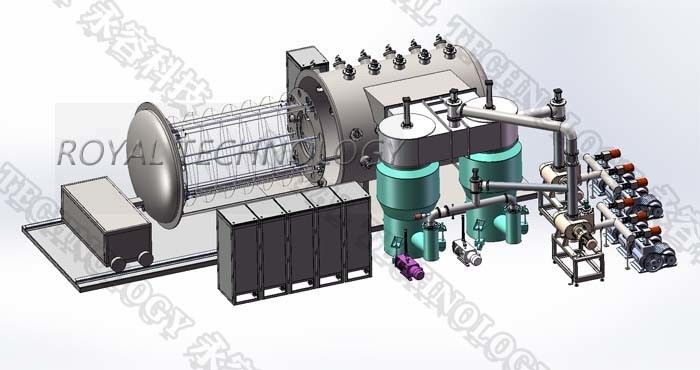

Die horizontale große Multi-Bogenvakuumüberzugmaschine ist ausschließlich für große Edelstahlbleche und Rohre, Dekorations-Farbbeschichten der Möbel PVD bestimmt.
Die Kammergröße ist bis zu Durchmesser 2000 * L 8000mm, das das längste Edelstahlrohr bis zu 7000mm beschichten kann.
Horizontale große Multi-Bogen-Vakuumbeschichtungs-technische Daten
| 1. Kammer | Zylinderförmige Struktur | Vorder-Sideöffnung, Edelstahl (S304), Stärke: (14+6) Millimeter, Metalldrahtziehenprozeß auf Oberfläche. Kühlverfahren: Wasser, teilweise Doppelschichten. | 3. Steuer-u. Operations-System | PLC+Color-mit Berührungseingabe Bildschirm + Selbsthalb-selbst/manuell | |||||||
| Enddruck | PA 7.0×10-4 (ohne ladende, leere Kammer bei Zimmertemperatur) | Zahlreiche Sicherheitsverriegelungen, zum von Betreibern und von Ausrüstung (Wasser, gegenwärtiges etc.) zu schützen | |||||||||
| Lecken | Verbessern Sie, als 0.67Pa in 1 Stunde nach die Maschine wenn bis zum Enddruck abstellen | Prozessautomatisierung u. Steuerung; Funktionierende Prozesse und RezeptDatenerfassung | |||||||||
| Pumpdown-Zeit | Von 1 ATM zu 5.0x10-3Pa<15mins> | Protokollierungsplattform des Verwalters | |||||||||
| Innere Größe | φ2000×8000 (H) Millimeter | Selbst-Drehen weg vom System | |||||||||
| 2. Beschichtungs-Absetzungs-System | Rotationssystem | Planetarisches Ansteuersystem (für Rohre) - (φ1300*7000mm) zentrales Ansteuersystem zu den Stahlblechen. (φ1600*7000mm) | 4. Dienstprogramme liefern (zur Verfügung gestellt vom Benutzer) | Fuß-Druck | (L1600mmm*W9000mm*H3200mm) | ||||||
| Gestell-Spezifikationen | Max. Substrate Load: 1000KG; Geschwindigkeit: 0-8 (justierbarer) exklusiver Entwurf U/min durch Vakia, zum von von Beschichtungsformity und -stabilität sicherzustellen. | Wasserversorgung | Wasser-Verbrauch 1.Water 1): 0.2-0.3MPa/CM2 2) Wasserstrom: Wassertemperatur ≥10L/min 3): ≤25℃ | ||||||||
| Vakuumpumpen | DrehKolbenpumpe der schaufel-6x (mechanisch) DrehVakuumpumpe der schaufel-2x (Halten) Vakuumpumpe der Wurzel-2x Pumpe der Diffusions-4x |
Stromversorgung | 3 Phasen 4 Linien, AC380V±5% 50HZ; Erdung: <3Ω | ||||||||
| Absetzungs-Quellen | Kathodischer gelenkter Kreisbogen: 60 Sätze, Maße: exklusiver Entwurf φ100×40mm durch Vakia |
Reagierendes Gas | O2, AR, N2, C2H2, (>99.99%) | ||||||||
| Schräge Votage-Versorgung | 72KW | Luftkompressor | ≥7.5P, 0.6~0.7MPa, 6-8 kg/cm2 | ||||||||
| Heizung | bis zu 250℃ (von der Raumtemperatur bebauen Sie ℃ 200, weniger als 15minutes) | Luftcontainer | ≥2m-³ | ||||||||
| Substrat-Fördermaschine | für Blattbeschichtung; andere Substrathalter zur Verfügung gestellt von den Kunden basiert auf verschiedenen Produkten. | Wasserkühlungs-Turm u. Behälter | 50T, 180L/min @ 10 - 25 ℃, 0.2~0.3MPa, 5kg/cm2 (Minute) | ||||||||

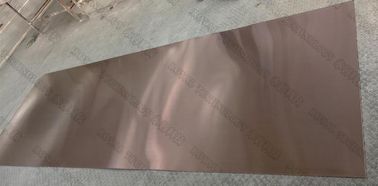

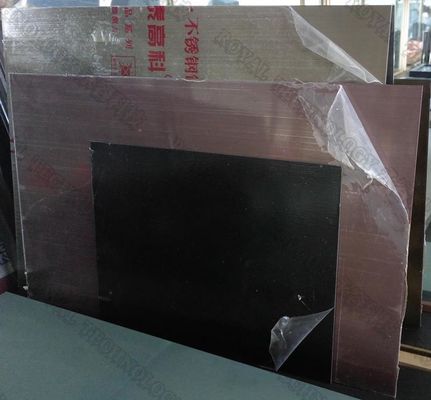

Bürstende Farben PVD Gold
PVD-Blau-Farbe
Treten Sie mit uns bitte für mehr Spezifikationen, königliche Technologie wird geehrt, um Ihnen Gesamtbeschichtungslösungen zur Verfügung zu stellen in Verbindung.
