PVD-Aluminium-Metallisierer-Wärmedampfbeschichtungseinheit, Acryl-PMMA-Auto-LOGO-Board-Chrom-Metallisierungssystem

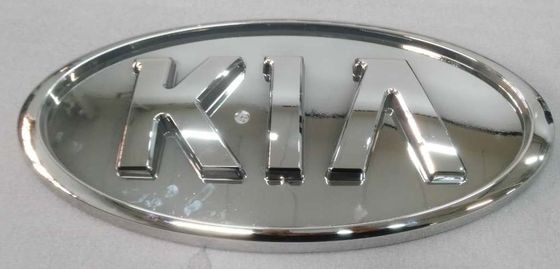

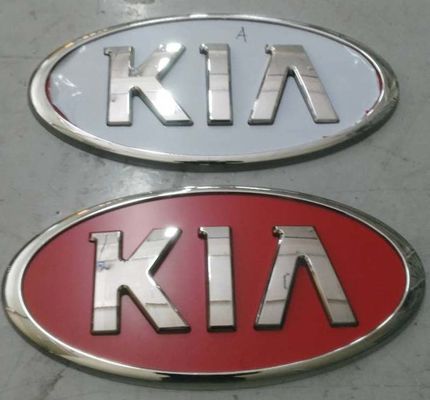

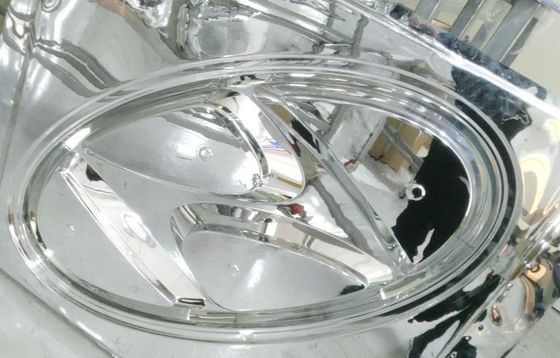

Zusammenfassung:Das RTEP2215-Set-Metallisierungssystem wurde speziell für die Chrombeschichtung von Car LOGO-Boards entwickelt und hergestellt.mit einer Dicke von mehr als 0,05 mm,, gibt hervorragende Beschichtungsschichten wie unten gezeigt: tagsüber haben die Zeichenzeichen ein festes metallisches Aussehen

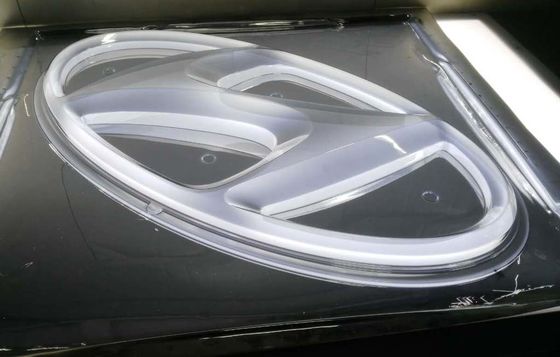

(Effekt aus Edelstahl ); während sie nachts von vorne, hinten und seitlich beleuchtet werden (LED-Licht im Inneren installiert).

• Bauzeit: 2015
• Standort: Südkorea
• Anwendungsbereiche: Automobil-LOGO-Brett, PC/PMMA-Chrombeschichtung, Metallisierung von Aluminium/Silber/Kupfer/SS-Draht.

Typ:

• Vertikale Ausrichtung, Zylinder, 1-Tür, Vorderaufnahme.

Konstruktionsmerkmale:

• Robuste Strukturkonstruktion und hochwertige Konfigurationen

• PLC + Touchscreen-Betriebssystem, vollautomatische / manuelle Steuerung
• Schnelle Vakuumabsaugung
• Ausnahmsweise konstruierte rotierende Karussellstruktur für das einfache Be-/Aufladen
• Einfacher Zugang zur Arbeitsumgebung zur Wartung

Technische Spezifikationen

• Leistung

1. Endvakuumdruck: besser als 5,0 × 10^-6Torr. - Ich weiß.

2Betriebsvakuumdruck: 1,0 × 10^-4Torr. - Ich weiß.

3. Abpumpen Zeit: von 1 atm bis 1,0 × 10^-4Torr≤3 Minuten (Zimmertemperatur, trockene, saubere und leere Kammer)

4. Metallisierendes Material (Dampfung): Al, Cr, Sn, Ti, SS, Cu... usw.

5Betriebsmodell: vollautomatisch/halb-automatisch/manuell

• Struktur

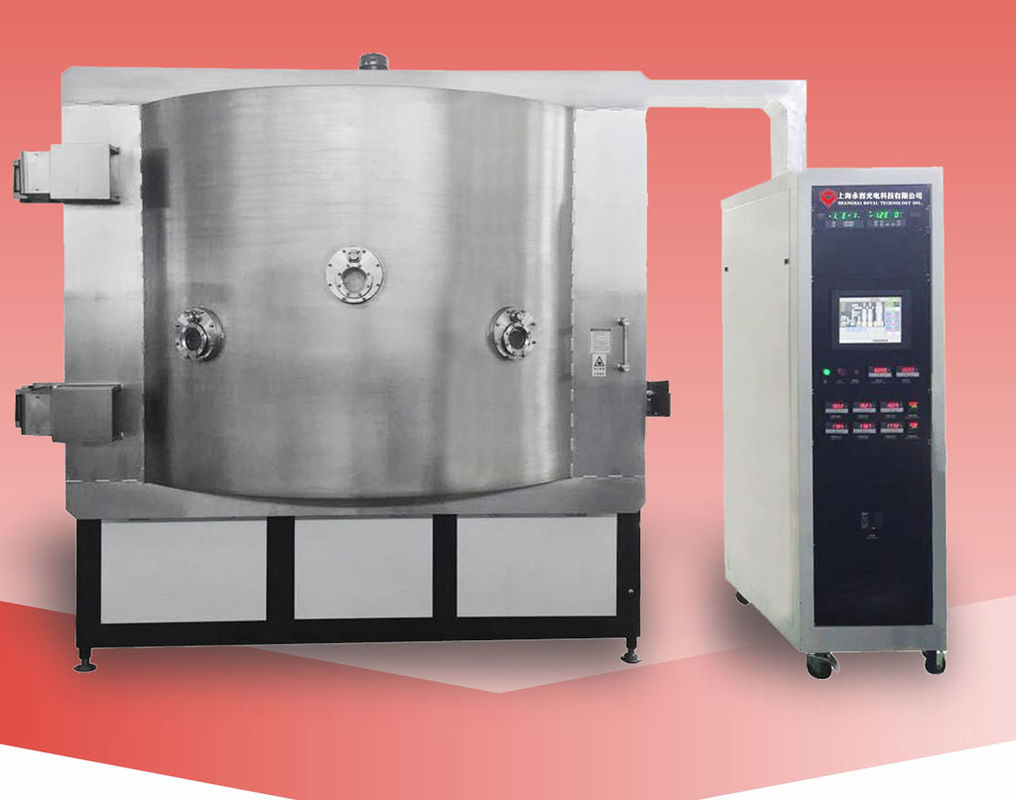

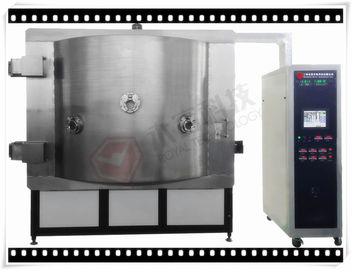

Die Vakuumbeschichtungsmaschine enthält das nachstehend aufgeführte Schlüsselsystem:

1Vakuumkammer
1.1 Größe: Innendurchmesser 2200 mm

Innenhöhe: 1500 mm

1.2 Material: Vakuumkammer SUS304

mit einer Breite von mehr als 20 mm,

Struktur zur Stärkung der Kammer: SS41 leichter Stahl mit lackierter Oberflächenbearbeitung

Kabelchassis SS41 aus weichem Stahl mit lackierter Oberflächenbearbeitung

1.3 Verdunstungsschild: SUS304

1.4 Ansichtfenster: an der Kammertür

1.5 Vakuumkammerventilationsventil (einschließlich Schalldämpfer)

1.6 Tür: Material SUS304

2. Roher Vakuumpumpsystem (Rückpumpenpaket) - Leybold

3. Hochvakuumpumpen (Diffusionspumpe + Kaltfaller) - Leybold

4Elektrische Steuerung und Bedienung - PLC + Touchscreen

4.1 Hauptkreislauf: Nicht-Schutzschalter, elektromagnetischer Schalter, C/T im Serientypen

4.2 Verdampfungsleistung

4.3 Verdunstungssteuerung

4.4 Betriebssystem: Touchscreen + PLC, Rezeptursteuerung und Datenerfassung, automatisches Herunterfahren, automatische Evakuierung, automatische Beschichtung

4.5 Vakuumdruckmesssystem

Vakuummessgerät: Pirani + Penningmessgerät

Der Wärmekopfmesswert beträgt 760 Torr ~ 5*10^-4Torr

4.6 Alarmsystem: Druckluft, Kühlwasserstrom, Fehlfunktion

4.7 Leistungslastanzeiger: Spannungs- und Laststromanzeiger

5. Absetzsystem

5.1 Verdunstungsquelle aus Wolframfilamenten

5.2 Cr/Al Drähte

6. Teilsystem

6.1 Kompressluftventilsteuerungssystem

6.2 Kühlwassersystem:Wasserleitung und Schaltventilsystem

6.3 Polycold (-120~-145°C) Brooks Cryopump zur Wahl.

• Arbeitsumfeld

Druckluft: 5 bis 8 kg/cm2

Kühlwasser: Wasser-In-Temperatur: 20 ~ 25 °C, 200 Liter/min,
Wasserdruck: 2 bis 3 kg/cm2,

Leistung: 3 Phasen 380V 50Hz ((60Hz), 100kVA

Einbaufläche: (L*W*H) 9000*4200*3000mm

Auspuff: Lüftung für mechanische Pumpen

Bitte kontaktieren Sie uns für weitere Spezifikationen, Royal Technology ist geehrt, Ihnen vollständige Beschichtungslösungen zur Verfügung zu stellen.
