Struktur 3d stoppt das thermische reflektierende Verdampfungs-Ausrüstungs-Bedampfen in hohem Grade ab

 Struktur 3D stoppt thermisches Verdampfungs-Beschichtungs-Einheits-Bedampfen ab, um Oxidation zu verhindern

                                            vertikale Ausrüstung des Bedampfen-2-Door

Zusammenfassung:

Die 2 vertikale PVD Bedampfenmaschine RTEP1616 in der Tür ist ein standardisiertes Modell, das 8 Jahre vor entwickelt wird. Die Vakuumthermische Verdampfungs-Auftragmaschine ist in der Automobilindustrie, Automobilbeleuchtungsreflektoren, Autologochromierung weit verbreitet; Audio- und verschiedene Produkte der Struktur 3D mögen: Kameras, Computer, intelligente Telefone, Uhren und Armbanduhren, Spielwaren und Sport- Produkte, Geschirr, gesundheitliche Waren, medizinische Industrie, TPU-, ABS-, PC-, pp.-, PVC-, HAUSTIER-Film, Nylon, Metalllegierung, Glas, Keramik, etc.








Technologie:

Prozess „beständige niederlegende Verdampfung PVD (körperliches Bedampfen)“ als moderne Beschichtungstechnologie, um die traditionelle wasser-galvanisierende Oberflächenbehandlungsmethode zu ersetzen. Die Verdampfungsquellen: mit Wolframfaden, Korb, Booten und Tiegel usw. durch direkte beständige Heizung zu niederlegenden Materialien, die niedrigeren Schmelzpunkt als Wolframmetall haben: Al/Cr/Ag/Cu verdrahtet etc.
1. dekorative Beschichtungen: ABS, pp., PC, HAUSTIER, PMMA, zum eines Dünnfilms niederzulegen, hohes reflektierendes, metallisch wie Beschichtung auf Spielwaren, Mode und von Schmuckzusätzen, Weihnachtsbaumdekorationen, Bälle, Knöpfe, Schuhe, Spiegel zu verbrauchen.
2. Funktionsbeschichtungen: Schutzschicht: Beschichtungen ZrO2 auf Blättern für Wärmedämmung, AlxOx, HMDSO-Schutzschichten, EMS u. NCVM auf Elektronik.
3. Optik-Beschichtungen: Antireflexionsschicht (AF-Film), optischer Filter, Farbauszugfilter, Teleskop, Periskop, Mikroskop und Digitalkamera.

 Vorteile:
Ende werden unter Verwendung eines umweltfreundlichen grünen Prozesses niedergelegt;
In hohem Grade reflektierende, glänzende und helle Farben;
Großserienproduktion, niedrige Kosten, ideale Lösung für Massenproduktionsnachfrage.

Art:

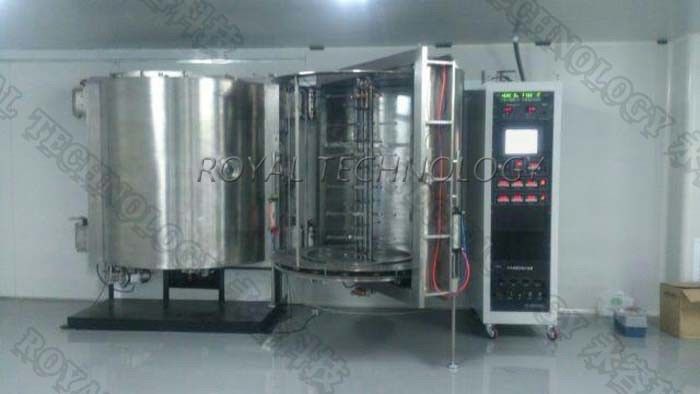

• Vertikale Orientierung, Zylinder, 2 Klappenstruktur, vordere Öffnung.


Ausrüstungsbeschreibungen:

• Maschine der Struktur 2-door für Operationen eines Unabhängigladens, mit hohem Ausschuss

• Robuste Strukturentwurfs- und -Qualitätskonfigurationen

• Plc- + Screen-Operations-System, völlig automatisch /Manually-Steuerung
• Schnelles Vakuumevakuierungs-System
• Ausschließlich entworfene drehende Karussellstruktur für einfaches Laden/das Laden
• Einfacher Zugang zum Arbeitsbereich für Wartung



Technische Spezifikationen:

• Leistung

1. Entscheidender Vakuumdruck: verbessern Sie als Torr 5.0×10-6.
2. funktionierender Vakuumdruck: Torr 1.0×10-4.
3. pumpende Stillstandszeit: von 1 ATM zu 1.0×10-4 Torr≤3 Minuten (die Raumtemperatur, trocken, säubern und leeren Kammer)
4. Metallisierung des Materials (Verdampfung): Al, Cr, Sn, Ti, SS, Cu… etc.
5. funktionierendes Modell: Volles automatisch /Semi-Auto/ manuell

• Struktur

Die Vakuumbeschichtungsmaschine enthält das Schlüsselabgeschlossen System, das nachstehend aufgeführt wird:
1. Unterdruckkammer
1,1 Größe: Innerer Durchmesser 1600mm
Innere Höhe: 1600mm
1,2 Material: Unterdruckkammer SUS304 (Flussstahl SS41 für Wahl)
Tür und Flansche SUS304 (Flussstahl SS41 für Wahl)
Kammer verstärken Struktur: Flussstahl SS41, mit gemalter beendender Oberflächenbehandlung.
Flussstahl der Kammerfahrgestelle SS41 mit gemalter beendender Oberflächenbehandlung.
1,3 Verdampfungs-Schild: SUS304
1,4 Ansicht-Fenster: auf Kammertür
1,5 Unterdruckkammer-Entlüftungsventil (einschließlich Schalldämpfer)
1,6 Tür: Material SUS304

2. Rouhging-Vakuumpumpe-System (Schutzträger-Pumpen-Paket)

3. Hochvakuum-Pumpsystem (Diffusions-Pumpe + kaltes Blockiergerät)

4. Elektrischer Touch Screen des Steuer-und Operations-System-PLC+


4,1 Hauptleitungsstromkreis: Kein-Sicherungsunterbrecherschalter, elektromagnetischer Schalter, C/T in der Reihenart

4,2 Verdampfungs-Energie: 35kVA

4,3 Verdampfungs-Kontrollsystem

4,4 Operations-System: Touch Screen + PLC, Rezeptsteuerung und Datenerfassung, Selbstabschaltung, Selbstevakuierung, Selbstbeschichtung

4,5 Vakuumdruck-Messverfahren

Vakuummessgerät: Pirani +, Messgerät einsperrend

Thermoelement-Messgerät: 760 Torr | Torr 5*10-4

4,6 Warnungssystem: Druckluftdruck, abkühlender Wasserstrom, Mis-Operation

4,7 Energie-Lasts-Indikator: Spannungsindikator und Lastsstromindikator

5. Absetzungs-System
5,1 Wolframfaden-Verdampfungsquelle
5,2 thermische Verdampfungsmaterialien: Drähte, Ringe, Stangen etc.

6. Subsystem

6,1 Luft-komprimiertes Ventil-Kontrollsystem

6,2 Kühlwasser-System: Wasserstromrohr- und -schalterventilsystem

6,3 Bäche Cryopump Polycold (- 120~-145℃) für Wahl.

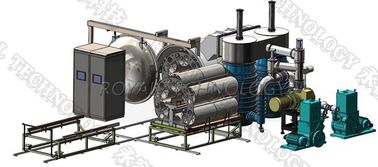

• Vakuum-RTEP1616 Metalizer-Plan

• Arbeitsbereich

Druckluft: 5~8kg/cm2

Kühlwasser: Wasser-In der Temperatur: 20~25℃, 200 Liter/Minute,
Wasser-Im Druck: 2~3 kg/cm2,

Energie: 3 Phase 380V 50Hz (60Hz), 140kVA

Installations-Bereich: (L*W*H) 6500*5500*2700mm
         Auspuff: Entlüftung für mechanische Pumpen
