Porzellan-Vergolden, Keramikfliesen-silberne Beschichtung, Pvd-Überzug-Maschine für Mosaik

                 Buntes Film-Oberflächenmagnetron, das Pvd-Vakuumbeschichtungs-Maschine für Mosaik spritzt

Anwendungen:

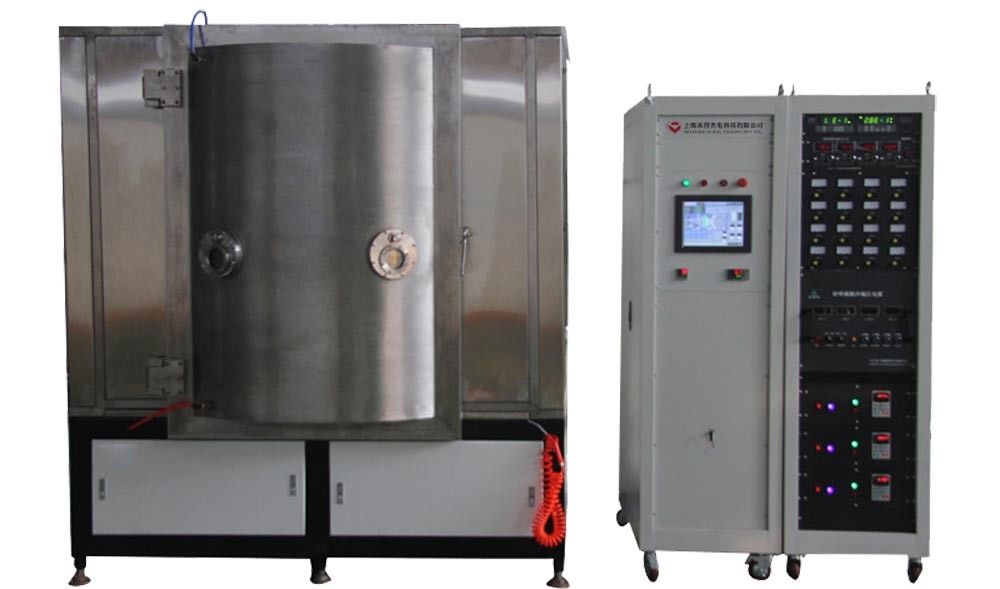

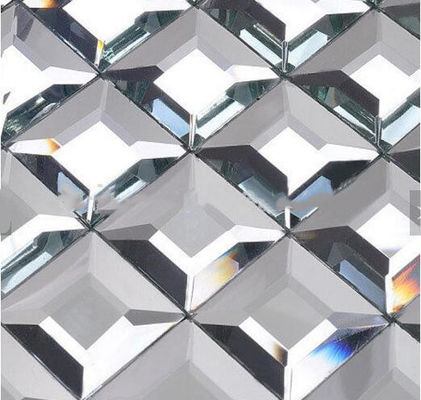

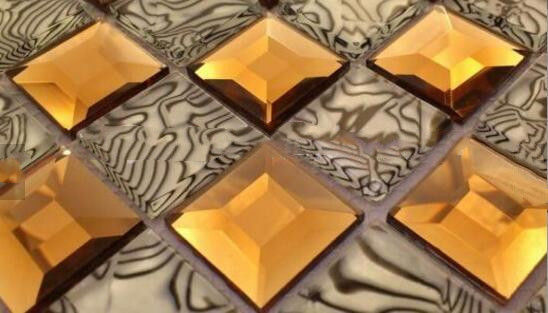

Die Maschine RTSP1213 ist ein vorbildliches Spritzensystem der Reihe, verschiedenen harten Beschichtungen der Dosenpfänder, weichen Beschichtungen, Verbundfilme und festen schmierenden Filme auf den metallischen und nicht-metallischen Materialsubstraten. Gewendet an Mosaik, Industrien von Wasserstoff-Brennstoffzellenfahrzeugen, Photonikprodukte, Aerospace und andere neue Energiewirtschaften.

Eigenschaften:

Zu die Leitfähigkeit der Oberfläche verbessern;

 Hohe Korrosionsbeständigkeit;

 Hohe Verschleißfestigkeit;

 Hohe Härte

 Hydrophober Zusammensetzungsfilm und andere Funktionsfilme

Verfügbar für Verbundbeschichtungen: metallische und nicht-metallische Filme.

Dickenstrecke von 100nm bis 12μm, Dickentoleranz ±5%
 Haftvermögen.

 Niedrige mildernde Oberflächenverhärtungsbehandlung der Teile.

Art:

Vertikale Orientierung, Polyederstruktur, 2 Türen (Front und Rückseite)

Eigenschaften:

• Umweltfreundliches System, keine Industrieabfallwasser-, -luft- und -lärmbelästigung;
• Einfache Operation: Touch Screen + PLC-Steuerung und einzigartiges Software-Programm für eine Notenoperation, mehr als 80% Fehlersuchewarnung.
• LOGON und Unterstützung bis mit 10 Verarbeitungsrezepten; hohe Wiederholbarkeit und Verschiedenartigkeit.
• Spezieller Entwurf des Karussellsystems für hohe Einheitlichkeit der Filmabsetzung.
• Hohe Produktivität und hohe Qualität
• Stabiles und zuverlässiges System, 365 Tage laufen lassend * 24hrs (Instandhaltung, die Zeit bricht)
• Pumpsystem der Leistungsfähigkeit: kürzeres Vakuumfriedliche Linien für maximale friedliche Geschwindigkeit mit weithin bekannten Europa-Markenpumpen
• Kompaktbauweise besetzen minimalen Installationsraum.

Technische Spezifikationen

• Leistung

1. Entscheidender Vakuumdruck: verbessern Sie als PA 8.0*10-5;

• Basieren Sie Vakuumdruck: PA 3.0*10-4

3. Pumpende Stillstandszeit: von ATM zu 1.0×10-3 Pa≤15 Minuten (die Raumtemperatur, trocken, säubern und leeren Kammer)

4. Absetzungsquelle: ausgeglichen/brachte Spritzenkathoden aus dem Gleichgewicht

5. Funktionierendes Modell: Volles automatisch /Semi-Auto/ manuell

6. Heizung: von der Raumtemperatur bis zum Maximum 450℃,

7. Plasmareinigung und Plasmavorlagenabsetzung: Anoden-lineare Ionenquelle

8. Magnetischer Closed-loop archiviert. (Ungleichgewicht-/Balancenkathoden)

9. Schräge Stromversorgung für die Glühenentladung.

• Struktur

Die Vakuumbeschichtungsmaschine enthält das Schlüsselabgeschlossen System, das nachstehend aufgeführt wird:

1. Unterdruckkammer
1,1 Größe: Innerer Durchmesser 1200mm

Innere Höhe: 1300mm

1,2 Material: Unterdruckkammer SUS304

Tür und Flansche SUS304

Kammer verstärken Struktur: Flussstahl SS41, mit gemalter beendender Oberflächenbehandlung.

Flussstahl der Kammerfahrgestelle SS41 mit gemalter beendender Oberflächenbehandlung.

1,3 Spritzenschild: SUS304

1,4 Ansicht-Fenster: auf Kammertür - 4 Sätze (2 auf jeder Tür)

1,5 Unterdruckkammer-Entlüftungsventil (einschließlich Schalldämpfer)

1,6 Tür: Material SUS304

2. Rohbearbeitungs-Vakuumpumpsystem:

Pumpe der Öldrehschaufel-Vakuumpumpe +Roots +, Pumpe (Leybold) halten

3. Hochvakuum-Pumpsystem:

Magnetische Suspendierungs-molekulare Pumpe (Leybold)

• Schieber - 2 Sätze

4. Elektrischer Touch Screen des Steuer-und Operations-System-PLC+

4,1 Hauptleitungsstromkreis: Kein-Sicherungsunterbrecherschalter, elektromagnetischer Schalter, C/T in der Reihenart

4,2 Spritzenstromversorgungs- + Ionenquellstromversorgung + schräge Stromversorgung (moderne Energie)

4,3 Spritzenabsetzungskontrollsystem

4,4 Operations-System: Touch Screen + PLC, Rezeptsteuerung und Datenerfassung, Selbstabschaltung, Selbstevakuierung, Selbstbeschichtung

4,5 Messverfahren

Vakuumdruck: Vakuummessgerät: Pirani +, Messgerät einsperrend + Vollvakuummessgerät -- Europa-Marke

Temperaturmessgerät: Thermoelement
Kraftstoffregler: Massenstrom-Prüfer (4 Möglichkeiten), Digitalanzeigenmodus-- Europa-Marke

4,6 Warnungssystem: Druckluftdruck, abkühlender Wasserstrom, Mis-Operation

4,7 Energie-Lasts-Indikator: Spannungsindikator und Lastsstromindikator

5. Absetzungs-System

5,1 Absetzungsquelle: Spritzenkathoden, Ionenquelle -- Europa-Marke

5,2 Absetzungsmaterial: Kohlenstoffziel

6. Subsystem

6,1 Luft-komprimiertes Ventil-Kontrollsystem

6,2 Kühlwasser-System: Wasserstromrohr- und -schalterventilsystem

Umwelt 7.Working

Druckluft: 5~8kg/cm2

Kühlwasser: Wasser-In der Temperatur: 20~25℃, 200 Liter/Minute,
Wasser-Im Druck: 2~3 kg/cm2,

Energie: 3 Phase 380V 50Hz (60Hz), 75kVA, durchschnittliche Leistungsaufnahme: 40KW

Installations-Bereich: (L*W*H) 3000*4000*3200mm

Auspuff: Entlüftung für mechanische Pumpen

Treten Sie mit uns bitte für mehr Spezifikationen, königliche Technologie wird geehrt, um Ihnen Gesamtbeschichtungslösungen zur Verfügung zu stellen in Verbindung.
