PWB-/Tonerde-Oxid(al2o3) PWB DPC keramisches, Aluminiumnitrid (AIN) Verkupferung PWBs durch PVD
Das dpc-Prozess direkte Überzug-Kupfer ist eine moderne Beschichtungstechnologie, die mit LED, Halbleiter, elektronische Industrien angewendet wird. Eine typische Anwendung ist keramisch, Substrat ausstrahlend. Staub saugen leitfähige Filmabsetzung des Fassbinders auf Aluminiumoxyd (Al2O3), AlN-Substrate durch PVD die Spritzentechnologie, verglichen mit traditionellen Produktionsmethoden: DBC LTCC HTCC, viel niedrigere Produktionskosten ist seine hohe Eigenschaft.
Königliches Technologieteam arbeitete mit unserem Kunden entwickelte den DPC-Prozess erfolgreich mit PVD Spritzentechnologie zusammen.
Anwendungen von DPC:
HBLED
Substrate für Konzentratorzellen
Leistungshalbleiter, der einschließlich Automobilmotorsteuerung verpackt
Energiemanagementelektronik des hybriden und elektrischen Automobils
Pakete für Rf
Mikrowellengeräte
Technische Vorteile:

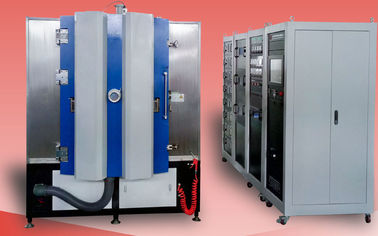

Das DPCS1215+ Spritzensystem ist die verbesserte Version, die auf ursprünglichem Modell ASC1215, das neueste System basiert, hat einige Vorteile:
Höherer leistungsfähiger Prozess:
1. Das doppelte Seitenbeschichten ist durch Umsatzbefestigungsentwurf verfügbar;
2. flanscht planare Standardkathode bis 8 für mehrfache Quelle.
3. große Kapazität bis zu 2,2 ㎡ keramischen Chips pro Zyklus;

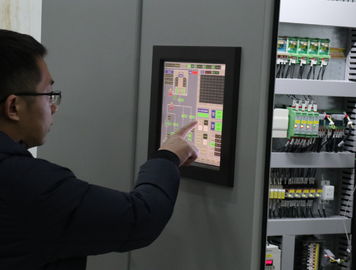

4. völlig Automatisierung, PLC+Touch-Schirm, Ein-Notenkontrollsystem.
Senken Sie Produktionskosten:
1. ausgerüstet mit molekularer Pumpe der magnetischen Suspendierung 2, schnelle Anfangszeit, freie Wartung;
2. Maximumheizkraft;
3. achteckige Form der Kammer für optimalen Raum unter Verwendung, bis 8 Bogenquellen und 4 Spritzenkathoden für schnelle Absetzung von Beschichtungen;
Leistung
1. Entscheidender Vakuumdruck: verbessern Sie als Torr 5.0×10-6.
2. Funktionierender Vakuumdruck: Torr 1.0×10-4.
3. Pumpingdown-Zeit: von 1 ATM zu 1.0×10-4 Torr≤ 3 Minuten (die Raumtemperatur, trocken, säubern und leeren Kammer)
4. Metallisierung des Materials (spritzend + Bogenverdampfung): Ni, Cu, AG, Au, Ti, Zr, Cr etc.
5. Funktionierendes Modell: Volles automatisch /Semi-Auto/ manuell
| Beschreibung | DPC1215+ |
| Kammer-Höhe (Millimeter) | 1500 |
| Höhe der Türbreite x (Millimeter) | 1200 x 1200 |
| Spritzenkathoden-Befestigungsflansch | 4 |
| Ionenquellbefestigungsflansch | 1 |
| Bogen-Kathoden-Befestigungsflansch | 8 |
| Satelliten (Millimeter) | 16 x Φ120 |
| Pulsierte schräge Energie (Kilowatt) | 36 |
| Spritzenenergie (Kilowatt) | DC36 + MF36 |
| Bogen-Energie (Kilowatt) | 8 x 5 |
| Ionenquellenergie (Kilowatt) | 5 |
| Heizkraft (Kilowatt) | 18 |
| Effektive Beschichtungs-Höhe (Millimeter) | 1020 |
| Magnetische Suspendierungs-molekulare Pumpe | 2 x 3300 L/S |
| Wurzel-Pumpe | 1 x 1000m ³ /h |
| Drehschieberpumpe | 1 x 300m ³ /h |
| Halten der Pumpe |
1 x 60m ³ /h
|
| Kapazität | ㎡ 2,2 |
Plan

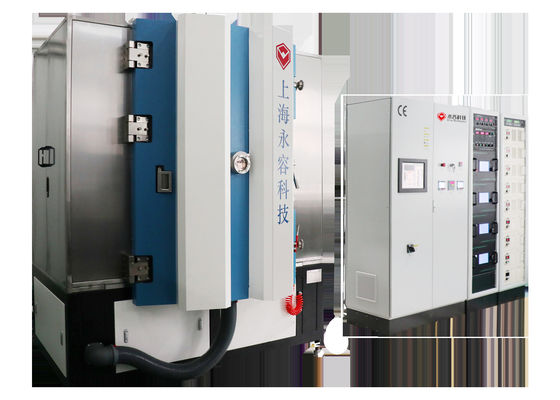

Illustration des Entwurfs-3D
Entweder Sie suchen nach Lösungen einer Gesamtbeschichtung für keramisches PBC, oder die Endprodukte, treten mit uns bitte für mehr Spezifikationen, königliche Technologie wird geehrt, um Ihnen Gesamtbeschichtungslösungen zur Verfügung zu stellen in Verbindung.
