| Markenbezeichnung: | ROYAL |

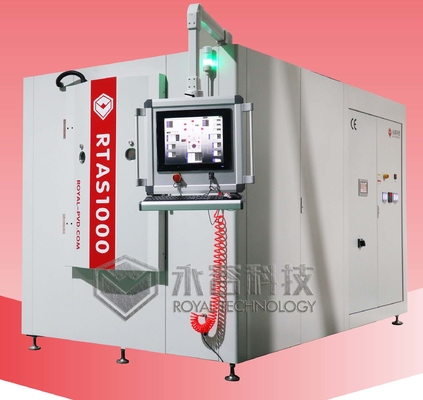

| Modellnummer: | RTAS1000 |
| MOQ: | 1 Satz |
| Preis: | verhandelbar |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsfähigkeit: | 10 Sätze pro Monat |
Goldbeschichtung von Dekorationen
Dekorative harte Beschichtungen müssen unterschiedliche Anforderungen erfüllen, wie z. B. attraktive Farben und hohe Verschleißfestigkeit.,Einige Hersteller möchten sowohl die hohe Verschleißfestigkeit von PVD als auch das Etikett "Goldplatte" erhalten, das dem Produkt ein "hochwertiges" Bild verleiht.Daher muss eine 3 bis 5 μm große Schicht der Goldbeschichtung auf eine (TiN+Au) PVD-Schicht abgelagert werdenDiese mehrschichtige Methode erzeugt eine hohe interne Belastung, die zu Haftungsfehlern führt.
Royal Technology hat das IPG-Verfahren entwickelt, das häufig für Uhrenbänder, Uhrzähler, Schmuck wie Ringe, Halskette, Armbänder, Schreibgeräte und Luxus-Nutzungszubehör verwendet wird.
WARUM eine Kombination aus Goldplattierung und PVD?
Gold ist immer noch die am häufigsten verwendete Farbe für dekorative Anwendungen, und das wird sich wahrscheinlich nicht ändern.Die derzeitige Technik der modernsten Technik besteht darin, eine dünne Oberschicht aus Goldlegierung auf eine grundlegende harte Beschichtung aus TiN zu legen.Leider ist das Sputtern von Goldlegierungen ein nicht-reaktives Verfahren und für jede Goldlegierung wird eine sehr bestimmte Farbe erhalten (bei Ablagerungstemperaturen um 200°C).
Dieser Prozess darf die endgültige goldene Farbe nicht anzeigen, ohne das goldene Ziel zu ändern.Einige Hersteller möchten auch sowohl die hohe Verschleißfestigkeit von PVD als auch das "goldplattierte" Etikett beibehalten, das dem Produkt ein hochwertiges Bild verleiht.Für diese drei Jahreszeiten:
Hohe Verschleißfestigkeit der PVD-Schicht
Vergoldetes Etikett
Weite Bandbreite der Goldfarbe durch die Endbeschichtung
Es muß nun ein zuverlässiges Verfahren gefunden werden, das eine Dicke (3 bis 5 μm) von elektroplattiertem Gold auf eine TiN+Au-Schicht ermöglicht.
Abbildung 1.0
Dieses Verfahren wird IPG genannt. IPG ist eine Abkürzung von Ionplattierung Gold, die es eine Technologie von Bogen und Sputtering kombiniert, um Gold dünne Folie auf Luxusprodukte,Vor allem in der Schmuckindustrie wie: Halskette, Eheringe, Ohrringe, Uhren, Handtaschenzubehör usw.
Die Schmuckmaterialien bestehen hauptsächlich aus Edelstahl 316L, Messing oder Legierung.Schmuckhersteller können unsere IPG-Goldbeschichtungsmaschine direkt verwenden, um das 18K Roségold oder die 24K Echtgoldbeschichtungen zu erhalten, die die Lebensdauer und den Wert der Produkte erheblich erhöhen.
Royal Technology bietet PVD-Beschichtungslösungen für die Anwendung verschiedener IPG-Goldanforderungen: IPG-Goldschmuck, Halskette, Fingerringe, Handtaschen, Metallteile, Uhren, Sportartikel,Schreibgeräte, Smartphones, elektronische Produkte usw.
Für die IPG-Goldfarben, von hellgoldem bis dunkelgoldem, haben wir die Beschichtungsprozesse, die dem Kunden die gewünschte Farbe mit unterschiedlichen Ziel- und Beschichtungsrezepten liefern.
Wir haben die PVD-Beschichtungsverfahren entwickelt und streng verfolgt. Außen- und Innenräume der PVD-Vakuumkammer reinigen (Ultraschallwellenreinigung, Plasma-Bombardierung);Außen- und Innenbereich von PVD-Vakuumkammertrocknung (Trocknerofen), in der Kammer mit Heizungen bis zu 250°C getrocknet, um die Beschichtungsfolie zu verbessern.)
Royal Technology hat drei Standardmaschinen.
| 3 Standard-Spezifikationen für IPG-Goldbeschichtungsmaschinen | |||
| Modell | RTAS1000 | RTAS1250 | RTAS1612 |
| Wirkliche Kammergröße | Φ1000 x H1000 mm | Φ1250 x H1250 mm | Φ1600 x H1250 mm |
| Ablagerungsquellen |
Zylinderbogen (optional lenkbarer Kreisbogen) + Gleichspülkatode + Lineare Ionenquelle |
||
| Vakuumpumpsystem (Leybold-Pumpen + Turbomolekulare Pumpe) | SV300B *1 Satz (300 m3/h) | SV300B* 1 Satz (300 m3/h) | SV300* 2 Sätze (300 m3/h) |
|
WAU1001-1-Set (1000 m3/h) |
WAU1001-1-Set (1000 m3/h) |
WAU2001-1 Satz (1000 m3/h) |
|
| TRP48*1 Satz (48m3/h) | TRP60*1 Satz (60m3/h) | TRP90*1 Satz (90m3/h) | |
|
mit einer Leistung von mehr als 1000 W 1 Satz (3500 L/S) |
mit einer Leistung von mehr als 1000 W 2 Sätze (3500 L/S) |
mit einer Leistung von mehr als 1000 W 3 Sätze (3500 L/S) |
|
| Stromversorgung für Sputtern | 1*24 kW | 1*36 kW | 2*36 kW |
| Stromversorgung mit Lichtbogen | 6*5KW | 7*5KW | 9*5KW |
| Bias-Stromversorgung | 1*24 kW | 1*36 kW | 1*36 kW |
| Planetenstangen | 6/8 | 12/16 | 20 |
| Das ultimative Vakuum | 9.0*10-4Pa (leere, saubere Raumtemperatur) | 9.0*10-4Pa (leere, saubere Raumtemperatur) | 9.0*10-4Pa (leere, saubere Raumtemperatur) |
| Zykluszeit (abhängig von der Pumpe) | 40~50% hängt von Substratmaterial und Beschichtungsrezepturen ab | ||
| Arbeitskräftebedarf |
3Fase-5-Linien AC380V,50HZ,55KW |
3Fase-5-Linien AC380V,50HZ,110KW |
3Fase-5-Linien AC380V,50HZ,150KW |
| Kühlwasser | Recyclingkühlwasser, Industriewasserkühler + EDI-Reinigungswassergerät | ||
| Verarbeitungsgas (99,99%) | 4 Möglichkeiten | 4 Möglichkeiten | 4 Möglichkeiten |
| Abdruck (mm) | 2000*2000*2500 | 4000*4500*3200 | 5500*5000*3200 |
| Gesamtgewicht ((KGS) | 4500 | 7000 | 9000 |
| Gesamter Stromverbrauch (ca.) | 50 kW | 110 kW | 150 kW |
| Wirklicher Stromverbrauch (ca.) | 30 kW | 60 kW | 70 kW |

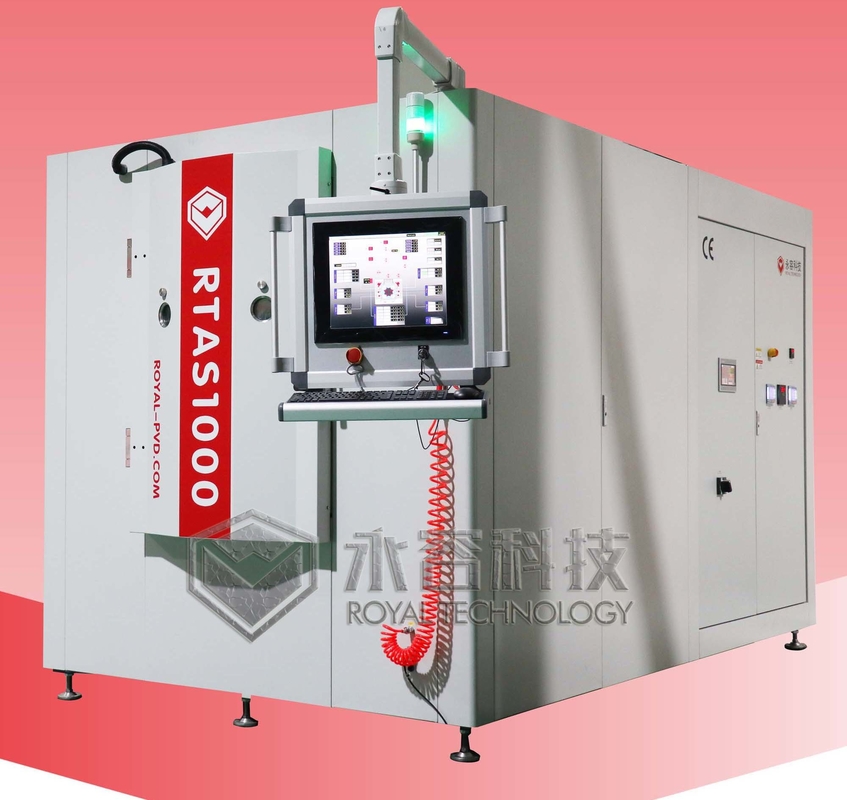

Layout RTAS1000
Die oben genannten technischen Parameter sind nur zur Referenz, Royal Technology behält sich das Recht vor, die Endproduktion auf der Grundlage spezifischer Anwendungen zu erstellen.Wir bieten Ihnen nicht nur die Beschichtungsmaschine, sondern auch die gesamten Beschichtungslösungen, ist ein schlüsselfertiger Projektdienst verfügbar.
Insität
Bauzeit: 2015
Standort: Zhejiang, China
Kompaktes Design mit mehreren Beschichtungsquellen
