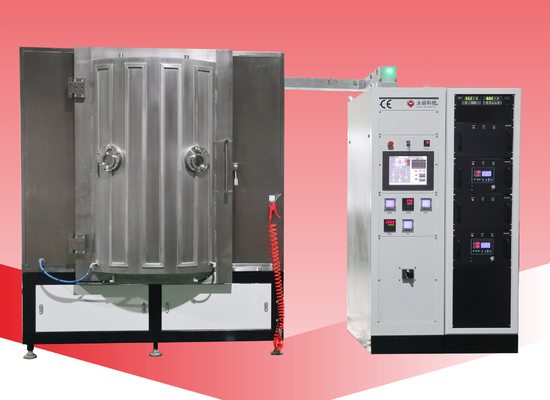

Acryl- Bedampfen-Maschine PVD Chrome, chromierende Automobillogos Aluminium- Vakuum-Metallizer

 Acrylder auto-Logo-und Zeichen-PVD Chrome Bedampfen-Maschine, Aluminiumvakuum Metallizer, chromierende Automobillogos

Zusammenfassung: Das RTEP2525 PVD Chrome, das System metallisiert, wurde entwarf und herstellte für Auto LOGO-Brettreflexions-Filmabsetzung besonders angefertigt.

Mit der thermischen Verdampfungstechnologie PVD die dünnen hohen Reflexionsfilm auf (Acryl) Oberfläche PMMA niederlegt, gibt hervorragenden beschichtenden Schichten als unten: tagsüber sehen Zeit, Zeichensymbole wie festes Metall aus (Edelstahleffekt); während nachts, werden sie (LED-Lichtinnere ist installiert), von der Front, von der Rückseite und von den Seitenansichten belichtet.

• Aufgebaute Zeit: 2014 | 2015
• Standort: China
• Anwendungen: Automobil-LOGO-Brett, Plakatwände, große Ziergegenstände PMMA, DES PC, DER ABS etc. für die hohe Reflexionsfilmmetallisierung.

Art:

• Vertikale Orientierung, Zylinder, 1 Tür

Ausrüstungsbeschreibungen:

• Plasmareinigung, Argongas-Bombardierungsgerät, Glimmsystem.

• PECVD-Prozess für Deckanstrich nach Aluminiumschichtabsetzung.
• Robuste Strukturentwurfs- und -Qualitätskonfigurationen

• Plc- + Screen-Operations-System, völlig automatisch /Manually-Steuerung
• Schnelles Vakuumevakuierungs-System
• Ausschließlich entworfene drehende Karussellstruktur für einfaches Laden/das Laden
• Einfacher Zugang zum Arbeitsbereich für Wartung


•

Technische Spezifikationen:

• Leistung

1. Entscheidender Vakuumdruck: verbessern Sie als Torr 5.0×10-6.

2. Funktionierender Vakuumdruck: Torr 1.0×10-4.

3. Pumpende Stillstandszeit: von 1 ATM zu 1.0×10-4 Torr≤3 Minuten (die Raumtemperatur, trocken, säubern und leeren Kammer)

4. Metallisierung des Materials (Verdampfung): Al, Cr, Sn, Ti, SS, Cu… etc.

5. Funktionierendes Modell: Volles automatisch /Semi-Auto/ manuell

• Struktur

Die Vakuumbeschichtungsmaschine enthält das Schlüsselabgeschlossen System, das nachstehend aufgeführt wird:

1. Unterdruckkammer

1,1 Größe: Innerer Durchmesser: 2500mm

Innere Höhe: 2500mm

1,2 Material: Unterdruckkammer: Flussstahl SS41

Tür und Flansche: Flussstahl SS41

Kammer verstärken Struktur: Flussstahl SS41, mit gemalter beendender Oberflächenbehandlung.

Flussstahl der Kammerfahrgestelle SS41 mit gemalter beendender Oberflächenbehandlung.

1,3 Verdampfungs-Schild: SUS304

1,4 Ansicht-Fenster: auf Kammertür

1,5 Unterdruckkammer-Entlüftungsventil (einschließlich Schalldämpfer)

1,6 Tür: Flussstahl SS41

2. Rohbearbeitungs-Vakuumpumpe-System (Schutzträger-Pumpen-Paket)

3. Hochvakuum-Pumpsystem (Diffusions-Pumpe + kaltes Blockiergerät)

4. Elektrischer Touch Screen des Steuer-und Operations-System-PLC+

4,1 Hauptleitungsstromkreis: Kein-Sicherungsunterbrecherschalter, elektromagnetischer Schalter, C/T in der Reihenart

4,2 Verdampfungs-Energie

4,3 Verdampfungs-Kontrollsystem

4,4 Operations-System: Touch Screen + PLC, Rezeptsteuerung und Datenerfassung, Selbstabschaltung, Selbstevakuierung, Selbstbeschichtung

4,5 Vakuumdruck-Messverfahren

Vakuummessgerät: Pirani +, Messgerät einsperrend

Thermoelement-Messgerät: 760 Torr | Torr 5*10-4

4,6 Warnungssystem: Druckluftdruck, abkühlender Wasserstrom, Mis-Operation

4,7 Energie-Lasts-Indikator: Spannungsindikator und Lastsstromindikator

5. Absetzungs-System

5,1 Wolframfaden-Verdampfungsquelle

5,2 Cr-/Aldrähte

6. Subsystem

6,1 Luft-komprimiertes Ventil-Kontrollsystem

6,2 Kühlwasser-System: Wasserstromrohr- und -schalterventilsystem

6,3 Bäche Cryopump Polycold (- 120~-145℃) für Wahl.

7. Arbeitsbereich

Druckluft: 5~8kg/cm2

Kühlwasser: Wasser-In der Temperatur: 20~25℃, 200 Liter/Minute,
Wasser-Im Druck: 2~3 kg/cm2,

Energie: 3 Phase 380V 50Hz (60Hz), 150kVA

Installations-Bereich: (L*W*H) 6300*5600*3500mm

         Auspuff: Entlüftung für mechanische Pumpen

Reinigungs-Raum wird in hohem Grade empfohlen

Königliche Technologie hat sich entwickelt und errichtet den Ganzversorgungsketten für Auto LOGO verschalen Sie PVD, das Service metallisiert. Vom Formentwurf u. -herstellung thermisches Vakuum, das Prozess, kurierende UVbasis/Deckanstriche bildet; PVD Chromierungsmetallisierung, bis LED-Beleuchtung zusammenbauen, sind wir in der Lage, die schlüsselfertigen Beschichtungslösungen zur Verfügung zu stellen.

Wenn Sie kundengebundenes Anstrichsystem benötigen, teilen Sie bitte Ihre Gedanken und Ideen mit unserem Team. Vergessen Sie nicht, Ihre Produktbeschreibungen einzureichen, wir zusammenarbeitet, um die besten Lösungen heraus zu sortieren.

Ähnliche Anwendungs-Anstrichsysteme: KLICKEN unten

RTEP6638 (Würfel-Art)

RTEP4532 (Würfel-Art)

RTEP3617 (Zylinder-Art)

 RTEP2215 (Zylinder-Art)

Treten Sie mit uns bitte für mehr Spezifikationen, königliche Technologie wird geehrt, um Ihnen Gesamtbeschichtungslösungen zur Verfügung zu stellen in Verbindung.
