ABS Plastik zerteilt Vakuum Metallizer, Plastik-PVD-Bedampfen-Maschine, thermische Verdampfungs-Aluminiumbeschichtung

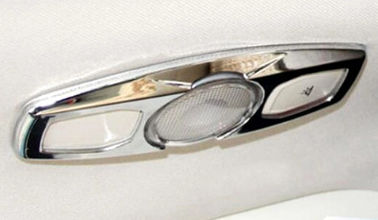

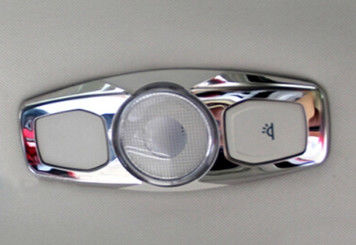

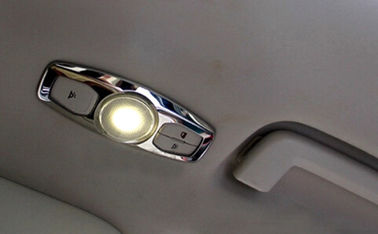

Automobilzubehör ABS Leseleuchte Lampe Abdeckung Trim PVD Vakuumbeschichtung Maschine, Automotive Logo Billboard Vakuum Chroming

Warum wir?

1. Durch fortschrittliche Produktionsmaschinen (Fräsen, Schweißen, Schneiden, Vakuumleckageprüfungen) in Kombination mit standardisierten Produktionsverfahren und strengen Prüfungen kann Royal Technology qualitativ hochwertige Produkte herstellen.zuverlässige und kostengünstige Beschichtungssysteme.

2. Qualität, Service und pünktliche Lieferung sind die Grundprinzipien des Geschäfts von Royal technology.Eine Strategie, einfache Komponenten offen an professionelle Hersteller auszulagern, ermöglicht es uns, die Aufmerksamkeit auf die Forschung und Entwicklung von Schlüsselteilen und Komponenten zu richten., der Herstellung.

3. Eine strenge Qualitätskontrolle und eine strenge Auswahl qualifizierter Lieferanten sorgen dafür, dass die Kunden von Royal Technology die modernsten, hochwertigsten Geräte zu den günstigsten Preisen erhalten.



Aluminium-Wärmedampfbeschichtungssystem

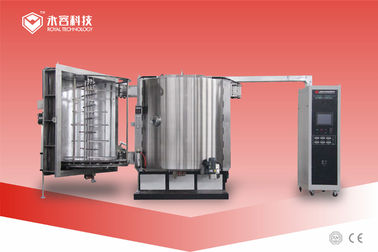

Zusammenfassung:Die RTEP6638-Widerstandsabdampfbeschichtungsanlage ist ein Kubikkammermodell für PVD-Chrommetallisierungssystem wurde maßgeschneidert für die Ablagerung von Reflexionsfilmen für Auto-LOGO-Boards entwickelt und hergestellt.

Max. Substratgröße: Durchmesser 5500 mm, Tiefe: < 300 mm.

Kapazität: 2 Stück pro Max. Größe Produkt; 4 ~ 12 Stück hängt von den Abmessungen ab.

Über die Thermische Verdunstung Filamenttechnologie: Es Einführung der Werkstücke in die Vakuumkammer, wenn die Kammer Vakuumdruck bis zu 5,0 * 10 ist^-28 × 10^-3Pa mit unterschiedlichen Stufen von Vakuumpumpen (Rotationskolbenvakuumpumpe, Rotationspumppe, Wurzelvakuumpumpe, Diffusionspumpe),und dann verdampfen die Chromfilamenten, die im Wolframfilament (oder -platte) enthalten sindWenn sich die Werkstücke in einem Drehantrieb drehen, legt sich das Chrommaterial auf der Substratoberfläche nieder und erzeugt eine sehr einheitliche Beschichtungsschicht.

Veredelungseigenschaften: PVD-Chrom auf PMMA-Oberfläche (Acryl), wodurch folgende Beschichtungsschichten entstehen: tagsüber sehen die Beschilderungssymbole wie festes Metall aus (Effekt aus Edelstahl);während in der Nacht, werden sie von vorne, hinten und seitlich beleuchtet (LED-Leuchte im Inneren installiert).

Bauzeit: 2014 bis 2015

• Standort: China

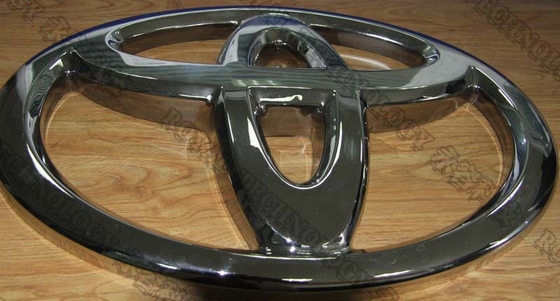

• Anwendungen: PC-Panel für Aluminiumspiegel, Automotive-LOGO-Brett, Werbetafeln, PMMA, PC, ABS usw. Großformatige dekorative Gegenstände für die Ablagerung von hochreflektierenden Filmen.

Typ:

• Vertikale Ausrichtung, Kubusart, Schiebetür, 2 Sätze Regalsystem.

EntwurfEigenschaften:

• Würfel für eine große Kapazität.
• Robuste Strukturkonstruktion und hochwertige Konfigurationen

• PLC + Touchscreen-Betriebssystem, vollautomatisch / manuell gesteuert
• Schnelle Vakuumabsaugung
• Ausschließlich für das einfache Be-/Aufladen konzipierte Racksystemstruktur
• Einfacher Zugang zur Arbeitsumgebung zur Wartung

Technische Spezifikationen

• Leistung

1. Endvakuumdruck: besser als 5,0 × 10^-6Torr. - Ich weiß.

2Betriebsvakuumdruck: 1,0 × 10^-4Torr. - Ich weiß.

3. Abpumpen Zeit: von 1 atm bis 1,0 × 10^-4Torr≤3 Minuten (Zimmertemperatur, trockene, saubere und leere Kammer)

4. Metallisierendes Material (Dampfung): Al, Cr, Sn, Ti, SS, Cu... usw.

5Betriebsmodell: vollautomatisch/halb-automatisch/manuell

• Struktur

Die Vakuumbeschichtungsmaschine enthält das nachstehend aufgeführte Schlüsselsystem:

1Vakuumkammer

1.1 Größe: Innenlänge: 6600 mm

Innenhöhe: 3800 mm

Innenbreite: 1300 mm

1.2 Material: Vakuumkammer: SS41 leichter Stahl

Türen und Flansche: SS41

Struktur zur Stärkung der Kammer: SS41 mild steel, mit lackierter Oberflächenbehandlung.

Kammerchassis SS41 aus mildem Stahl mit lackierter Oberfläche.

1.3 Verdunstungsschild: SUS304

1.4 Ansichtfenster: an der Kammertür

1.5 Vakuumkammerventilationsventil (einschließlich Schalldämpfer)

1.6 Tür: SS41 aus mildem Stahl

2. Rohwasserpumpen (Rückpumpenpaket)

3. Hochvakuumpumpen (Diffusionspumpe + Kaltfalleinrichtung)

4Elektrische Steuerung und Bedienung- PLC + Touchscreen

4.1 Hauptkreislauf: Nicht-Schutzschalter, elektromagnetischer Schalter, C/T im Serientypen

4.2 Verdampfungsleistung

4.3 Verdunstungssteuerung

4.4 Betriebssystem: Touchscreen + PLC, Rezeptursteuerung und Datenerfassung, automatisches Herunterfahren, automatische Evakuierung, automatische Beschichtung

4.5 Vakuumdruckmesssystem

Vakuummessgerät: Pirani + Penningmessgerät

Der Wärmekopfmesswert beträgt 760 Torr ~ 5*10^-4Torr

4.6 Alarmsystem: Druckluft, Kühlwasserstrom, Fehlfunktion

4.7 Leistungslastanzeiger: Spannungs- und Laststromanzeiger

5. Absetzsystem

5.1 Verdunstungsquelle aus Wolframfilamenten

5.2 Cr/Al Drähte

6.Teilsystem

6.1 Kompressluftventilsteuerungssystem

6.2 Kühlwassersystem:Wasserleitung und Schaltventilsystem

6.3 Polycold (-120~-145°C) Brooks Cryopump zur Wahl.

7. Arbeitsumfeld

Druckluft: 5 bis 8 kg/cm2

Kühlwasser: Wasser-In-Temperatur: 20 ~ 25 °C, 200 Liter/min,
Wasserdruck: 2 bis 3 kg/cm2,

Leistung: 3 Phase 380V 50Hz ((60Hz), 300kVA

Einbaufläche: (L*W*H) 15000*6800*4800mm

Auspuff: Lüftung für mechanische Pumpen

Die Reinigung ist sehr empfehlenswert.




Royal Technology hat die gesamte Lieferkette für den PVD-Metallisierungservice für Car LOGO-Boards entwickelt und gebaut.UV-Härtebasis/OberbeschichtungWir sind in der Lage, die schlüsselfertigen Beschichtungslösungen bereitzustellen.

Wenn Sie ein maßgeschneidertes Beschichtungssystem benötigen, teilen Sie bitte Ihre Gedanken und Ideen mit unserem Team.
