DPC - Magnetron-Spritzenabsetzungs-System, direkte überziehende keramische Substrate Fassbinder-On LED
1 Satz
MOQ
negotiable
Preis
DPC - Magnetron Sputtering Deposition System ,  Direct Plating Cooper On LED Ceramic Substrates
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Grundinformation
Herkunftsort: Made in China
Markenname: ROYAL
Zertifizierung: CE
Modellnummer: RTAC1215-SP
Markieren:

small pvd coating machine

,

vacuum coating plant

Zahlung und Versand AGB
Verpackung Informationen: Exportieren Sie Standard, in den neuen Kästen/in Kartonen, in passend sind für Langstreckenozean/Luf
Lieferzeit: 12 Wochen
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 6 Sätze pro Monat
Technische Daten
Absetzungs-Quellen: Magnetron DC/MF spritzend + steuerten kathodischen Bogen
Absetzungsfilme: Ni, Cu, AG, Au, Ti, Zr, Cr etc.
Anwendungen: Keramische Chips LED mit Fassbinder Plating, Al2O3, keramische Leiterplatten AlN, Platten Al2O3 auf
Film-Eigenschaften: Verschleißfestigkeit, Haftvermögen, dekorative Streichmassen
Produkt-Beschreibung

Kupfernes Magnetron-Spritzenabsetzungs-System, direkte überziehende keramische Substrate Fassbinder-On LED





Leistung

1. Entscheidender Vakuumdruck: besser als Torr 5.0×10-6.

2. Funktionierender Vakuumdruck: Torr 1.0×10-4.

3. Pumpingdown-Zeit: von 1 ATM zu 1.0×10-4 Torr≤ 3 saubere und leere Kammer der Minuten (Raumtemperatur, trockenes,)

4. Metallisierung des Materials (spritzend + Bogenverdampfung): Ni, Cu, AG, Au, Ti, Zr, Cr etc.

5. Funktionierendes Modell: Voll automatisch /Semi-Auto/ manuell



Struktur

Die Vakuumbeschichtungsmaschine enthält das abgeschlossen Schlüsselsystem, das nachstehend aufgeführt wird:

1. Unterdruckkammer

2. Rouhging-Vakuumpumpe-System (Schutzträger-Pumpen-Paket)

3. Hochvakuum-Pumpsystem (magnetisch Suspendierungs-molekulare Pumpe)

4. Elektrisches Steuer-und Operations-System

5. Auxiliarry-Anlagen-System (Subsystem)

6. Absetzungs-System



Kupferne Spritzenbeschichtende Maschinen-Hauptmerkmale



1. Ausgerüstet mit 8 Ochsebogenkathoden und DC Spritzenkathoden, MF Spritzenkathoden, Ionenquelleinheit.



2. Mehrschichtige und Mitabsetzungsbeschichtung verfügbar

3. Ionenquelle, damit die Plasmareinigungsvorbehandlung und die Ionenbündel unterstützte Absetzung die Filmadhäsion erhöht.



4. Keramische Einheit der Al2O3-/AlNsubstrat-Heizung oben;



5. Substratrotations- und -revolutionssystem, für 1 Seitenbeschichtung und das Beschichten mit 2 Seiten.




Der DPC nannte direktes überzogenes Kupfer, alias direkt Verkupferungs-Substrate. Der DPC-Prozess:

1. Erstens erhalten Sie kupfernes überzogen auf keramischem Substrat direkt mit PVD-Technologie. Sie enthält Plasmareinigung, Fassbinderspritzenabsetzungsschritte, die eine Schicht der dünnen kupfernen Schicht auf keramischen Chips erzeugen;

2. Ist zweitens die Belichtung, die Entwicklung, die Radierung, der Film, der Flussdiagramm entfernt;

3. Schließlich verwenden Sie den Prozess der Galvanisierungs/, Eintauchplattierung, zum der Absetzungsdicke zu erhöhen, bis das Fotoresist entfernt ist, der metalization Prozess ist fertig.



Keramische Substrateigenschaften DPC-Prozesses:

1. Viel niedrigere Produktionskosten.

2. Hervorragende thermische Management- und Hitzeübertragungsleistung

3. Genauer Ausrichtungs- und Musterentwurf,

4. Hohe Stromkreisdichte

5. Gute Adhäsion und solderability



Passend zu diesen sind moderne Leistung, die DPC-Substrate in den verschiedenen Anwendungen weitverbreitet:

Hohe Helligkeit LED, zum der langen Lebenszeit wegen seiner hohen Wärmestrahlungsleistung, Halbleiterausrüstung, drahtlosen Kommunikation der Mikrowelle, Militärelektronik, verschiedenen Sensor-Substrate, Aerospaces, Bahntransportes, Strommacht, usw. zu erhöhen





RTAC1215-SP Ausrüstung ist ausschließlich für DPC-Prozess bestimmt, die die Fassbinderschicht auf Substraten erhalten. Diese Ausrüstung verwendet körperliches Bedampfenprinzip PVD, mit Multibogenionenüberzug- und -magnetronspritzentechniken, um den idealen Film mit hoher Dichte, hohem Abnutzungswiderstand, hoher Härte und starker Schwergängigkeit in der Hochvakuumumwelt zu erhalten. Es ist der entscheidende Schritt für Rest DPC-Prozess.



Spritzenkathode:

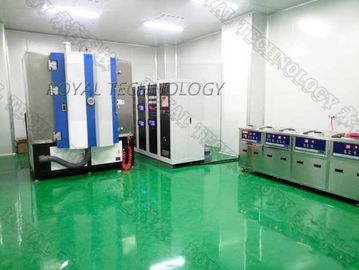

DPC - Magnetron-Spritzenabsetzungs-System, direkte überziehende keramische Substrate Fassbinder-On LED 0



Ion Source Plasma Cleaning

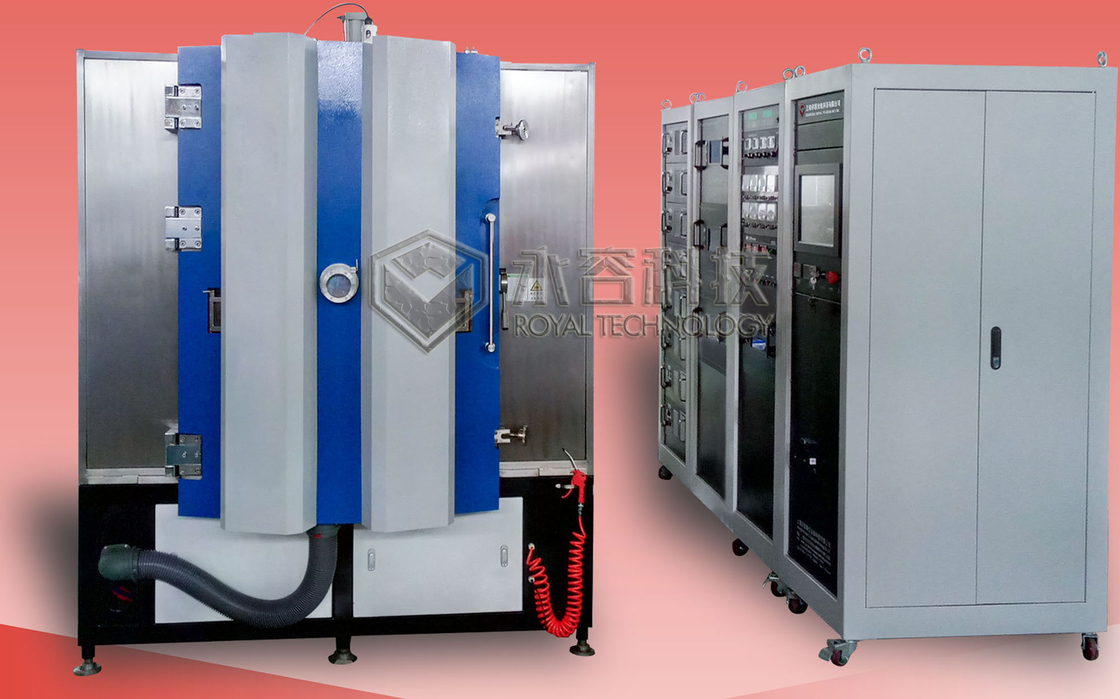

DPC - Magnetron-Spritzenabsetzungs-System, direkte überziehende keramische Substrate Fassbinder-On LED 1







Treten Sie mit uns bitte für mehr Spezifikationen, königliche Technologie wird geehrt, um Ihnen beschichtende Gesamtlösungen zur Verfügung zu stellen in Verbindung.
