PVD-Versilberung für keramischen Nichtleiter der Basisstations-5G filtert AG-silberne Spritzenabsetzungs-Maschine

13 Sätze
MOQ
negotiable
Preis
PVD-Versilberung für keramischen Nichtleiter der Basisstations-5G filtert AG-silberne Spritzenabsetzungs-Maschine
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Kammer: Vertikale Ausrichtung, 1 Tür,
Material: Edelstahl 304/316
Vakuum-Technologie: Magnetron Sputtering Deposition System, DC-Planar-Sputtermaschine
Beschichtungsfolien: Ag-Silber-Target-Sputtern
Industrielle Anwendungen: PVD-Vakuumbeschichtung von Ag-Silberfilm, dielektrische Keramikfilter der 5G-Basisstation
Fabrik-Standort: Shanghai-Stadt, China
Weltweiter Service: Polen - Europa; Der Iran West-Asien u. Mittlere Osten, die Türkei, Indien, Mexiko Südamerika
Trainings-Service: Rechneroperation, Wartung, Beschichtungsverfahren Rezepte, Programm
Garantie: Begrenzte Garantie 1-jährig für freies, ganzes Leben für Maschine
OEM & ODM: verfügbar, stützen wir maßgeschneiderten Entwurf und Herstellung
Markieren:

Maschine der Versilberungs-PVD

,

Maschine der Spritzenabsetzungs-PVD

,

5G Maschine der Basisstations-PVD

Grundinformation
Herkunftsort: Gemacht in China
Markenname: ROYAL
Zertifizierung: CE
Modellnummer: RTSP
Zahlung und Versand AGB
Verpackung Informationen: Exportieren Sie Standard, in den neuen Kästen/in Kartonen, in passend sind für Langstreckenozean/Luf
Lieferzeit: 10 Wochen
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 5 Sätze pro Monat
Produkt-Beschreibung

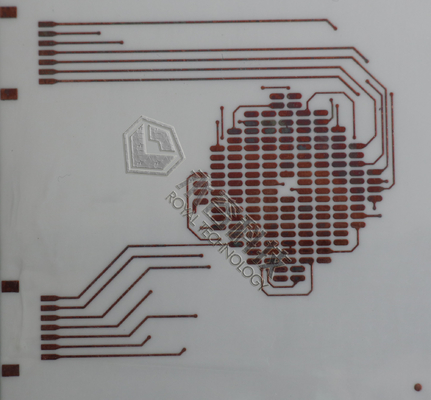

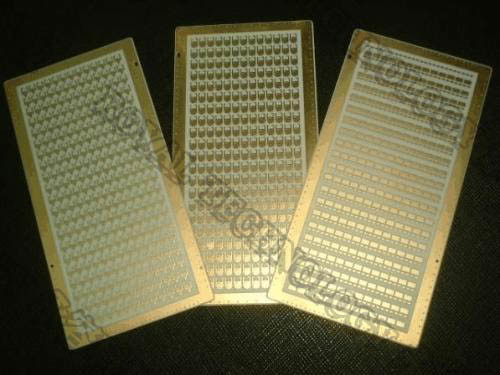

Die PVD-Direktplattierung von Silber auf keramischen dielektrischen Filtern ist eine fortschrittliche Beschichtungstechnologie, die bei 5G-Basisstationen und anderen Halbleitern für die Elektronikindustrie angewendet wird.Eine typische Anwendung ist das keramische Strahlungssubstrat.Die Silber-/Kupfer-Leitschichtabscheidung auf Aluminiumoxid (Al2O3), AlN-Substraten durch PVD-Vakuum-Sputter-Technologie, hat vor allem einen großen Vorteil im Vergleich zu herkömmlichen Herstellungsverfahren: DBC LTCC HTCC, das viel niedrigere Produktionskosten hat.Das Team von Royal Technology hat mit unserem Kunden zusammengearbeitet, um den PVD-Versilberungsprozess zu entwickeln, der erfolgreich die Sputter-Technologie anwendet, die den herkömmlichen Flüssigsilber-Bürstprozess ersetzen kann.

Typische Anwendungen

  • HBLED
  • Substrate für Solarkonzentratorzellen
  • Leistungshalbleiterverpackung einschließlich Motorsteuerung für Kraftfahrzeuge
  • Power-Management-Elektronik für Hybrid- und Elektroautos
  • Pakete für RF
  • Mikrowellengeräte

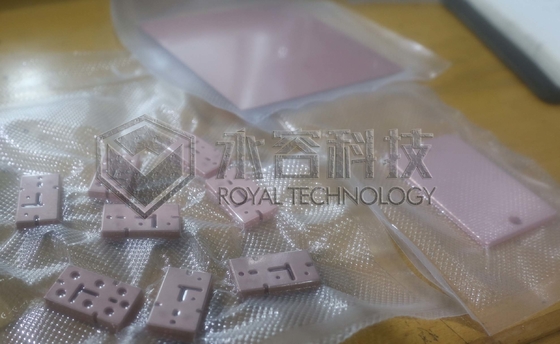

  • Keramische dielektrische Filter für5G-Basisstation

Um nur einige zu nennen, wenden Sie sich für weitere Anwendungen bitte an Royal Tech.

PVD-Versilberung für keramischen Nichtleiter der Basisstations-5G filtert AG-silberne Spritzenabsetzungs-Maschine 0


Technische Vorteile
Grosse Kapazität
Flexibles Moduldesign
Präzise Fertigung

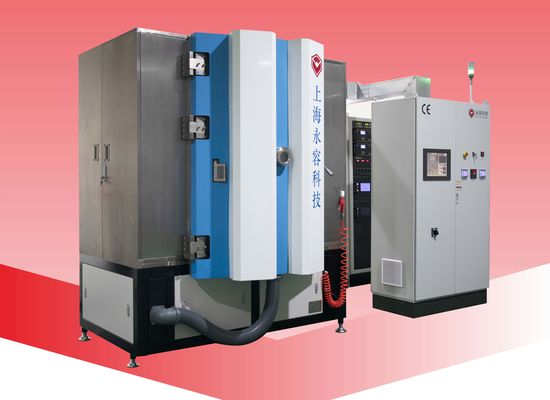

Das Batch-Sputtering-System RTAS1215 ist die aktualisierte Version, das neueste System hat mehrere Vorteile:

Höherer effizienter Prozess
1. Doppelseitige Beschichtung ist durch das Design der Wendevorrichtung erhältlich
2. Bis zu 8 planare Standardkathodenflansche für mehrere Quellen
3. Große Kapazität von bis zu 2,2 ㎡ Keramikchips pro Zyklus
4. Vollständige Automatisierung, SPS + Touchscreen, ONE-Touch-Steuerungssystem

Niedrigere Produktionskosten
1. Ausgestattet mit 2 Sätzen Magnetsuspensions-Molekularpumpen, schneller Startzeit, kostenloser Wartung
2. Maximale Heizleistung
3. Achteckige Kammerform für optimale Platzausnutzung, bis zu 8 Lichtbogenquellen und 4 Sputterkathoden zur schnellen Abscheidung von Beschichtungen

PVD-Versilberung für keramischen Nichtleiter der Basisstations-5G filtert AG-silberne Spritzenabsetzungs-Maschine 1 PVD-Versilberung für keramischen Nichtleiter der Basisstations-5G filtert AG-silberne Spritzenabsetzungs-Maschine 2

Technische Spezifikationen

Modell: RTSP-Ag1215

Kammerhöhe (mm): 1500

Kammerdurchmesser (mm): φ1200

Befestigungsflansch für Sputterkathoden: 4

Montageflansch der Ionenquelle: 1

Befestigungsflansch für Lichtbogenkathoden: 8

Satelliten (mm): 16 x Φ150

Gepulste Vorspannungsleistung (KW): 36

Sputterleistung (KW): DC36 + MF36

Lichtbogenleistung (KW): 8 x 5

Ionenquellenleistung (KW): 5

Heizleistung (KW): 36

Effektive Beschichtungshöhe (mm): 1020

Molekularpumpe mit magnetischer Suspension: 2 x 3300 l/s

Wälzkolbenpumpe: 1 x 1000m³/h

Drehschieberpumpe: 1 x 300m³/h

Haltepumpe: 1 x 60m³/h

Kapazität: 2,2 ㎡

Installationsfläche (L x B x H) mm: 4200 x 6000 x 3500

PVD-Versilberung für keramischen Nichtleiter der Basisstations-5G filtert AG-silberne Spritzenabsetzungs-Maschine 3

PVD-Versilberung für keramischen Nichtleiter der Basisstations-5G filtert AG-silberne Spritzenabsetzungs-Maschine 4

Insite



Baujahr: Seit 2016

Menge: 3 Sätze

Ort: China

PVD-Versilberung für keramischen Nichtleiter der Basisstations-5G filtert AG-silberne Spritzenabsetzungs-Maschine 5

Verglichen mit der großen Nachfrage des Marktes ist die Produktivität des Batch-Systems gering;Wir haben uns der Entwicklung des Inline-Sputtersystems (fortgesetzte Sputter-Abscheidungslinie) mit automatischen Roboter-Lade-/Entladegeräten verschrieben.Alle, die an diesem System interessiert sind, wenden sich bitte an unseren Techniker, um weitere Spezifikationen zu erhalten.

PVD-Versilberung für keramischen Nichtleiter der Basisstations-5G filtert AG-silberne Spritzenabsetzungs-Maschine 6

PVD-Versilberung für keramischen Nichtleiter der Basisstations-5G filtert AG-silberne Spritzenabsetzungs-Maschine 7
